влагозащита o3 Air Unit⚓︎
Все манипуляции вы делаете на свой страх и риск. Данный мануал для тех, кто сомневается как именно и что именно покрывать от влаги.
Идеально загерметить О3 не получится, т.к, unit сильно греется (ему нужно охлаждаться) + есть коннекторы, в которые недопустимо попадание клея.
В данном примере использовался B7000.
o3 камера⚓︎
шаг 1⚓︎

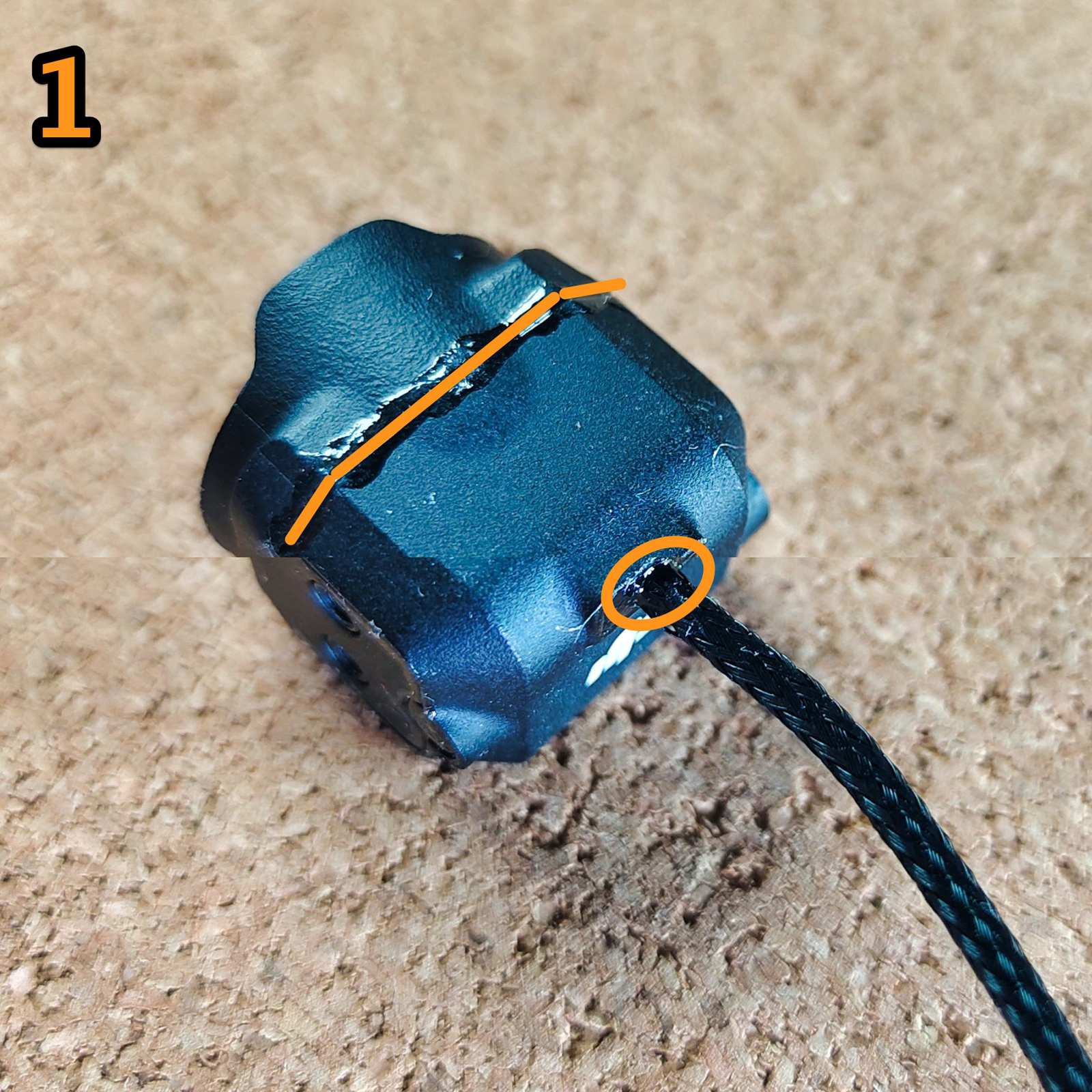

Нанести тонкий слой по соединительному контуру крышки камеры.
шаг 2⚓︎

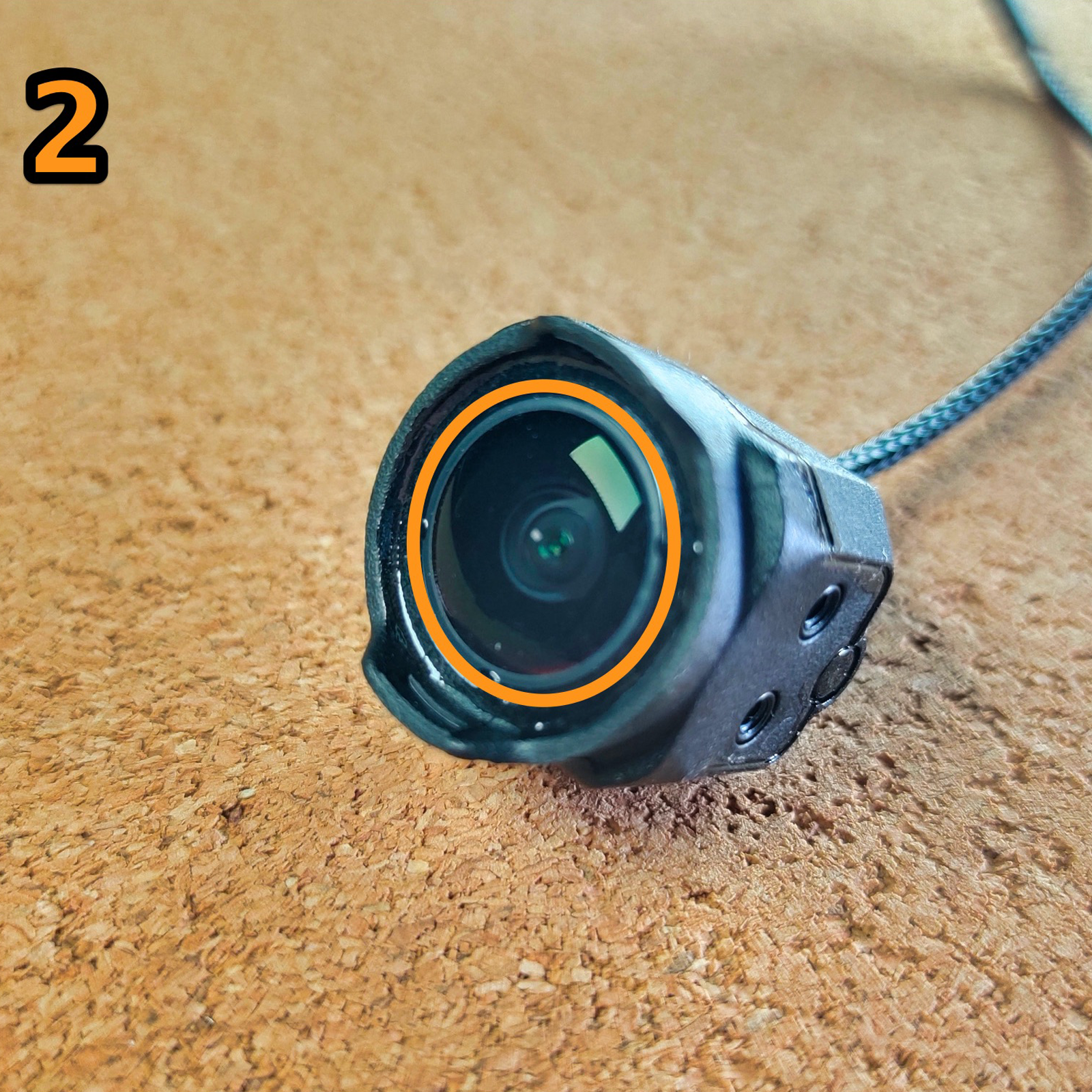

Нанести тонкий слой по контуру линзы объектива, так как там сквозная щель, идущая до платы камеры. И которая со временем станет «пыле-влаго-сборником».
o3 unit⚓︎
шаг 3⚓︎

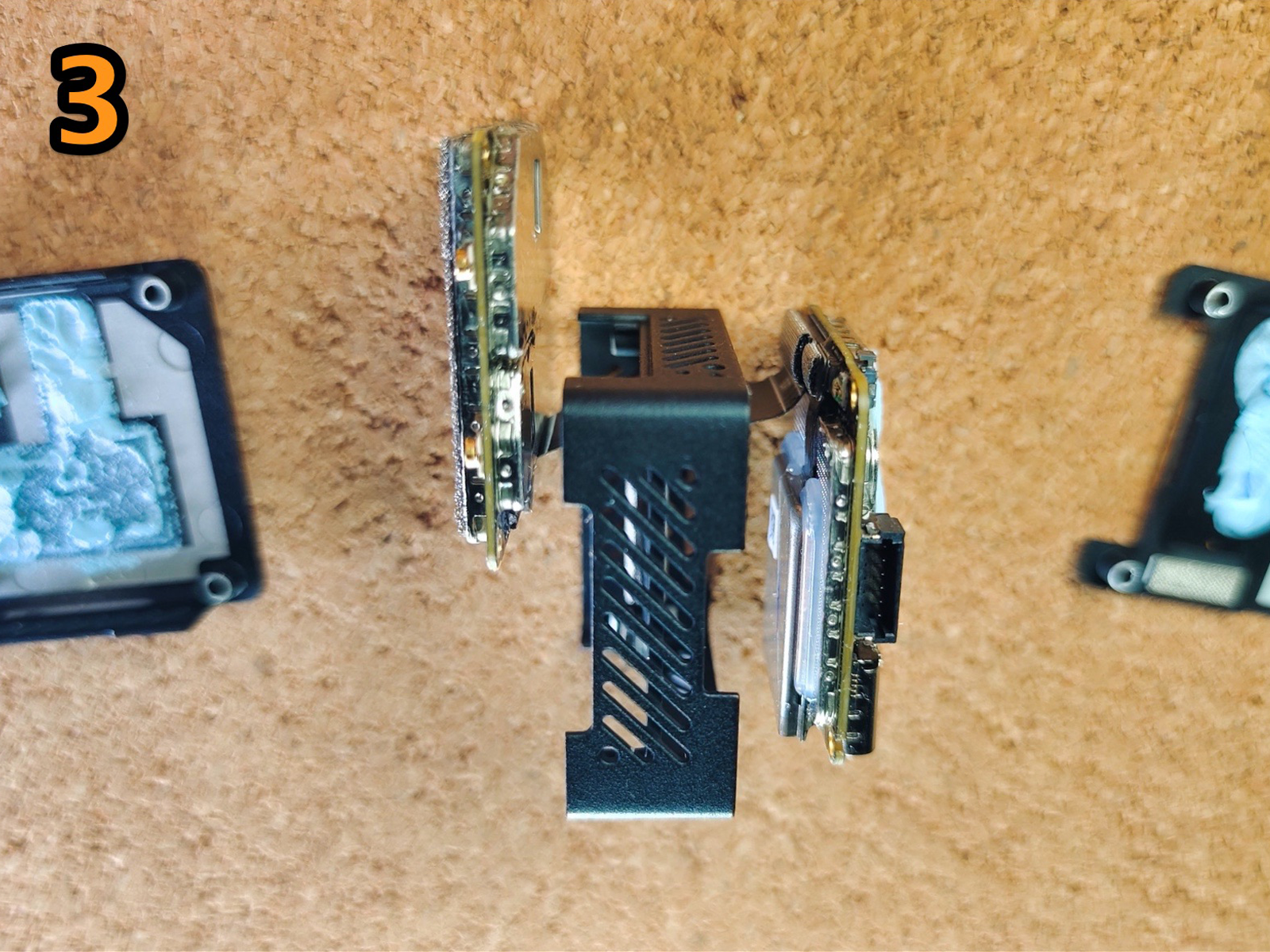

Если снять обе крышки с unit'a, то можно, аккуратно отогнув шлейф на 90 градусов, получить доступ к платам.
Все манипуляции со шлейфом нужно делать максимально осторожно!
шаг 4⚓︎

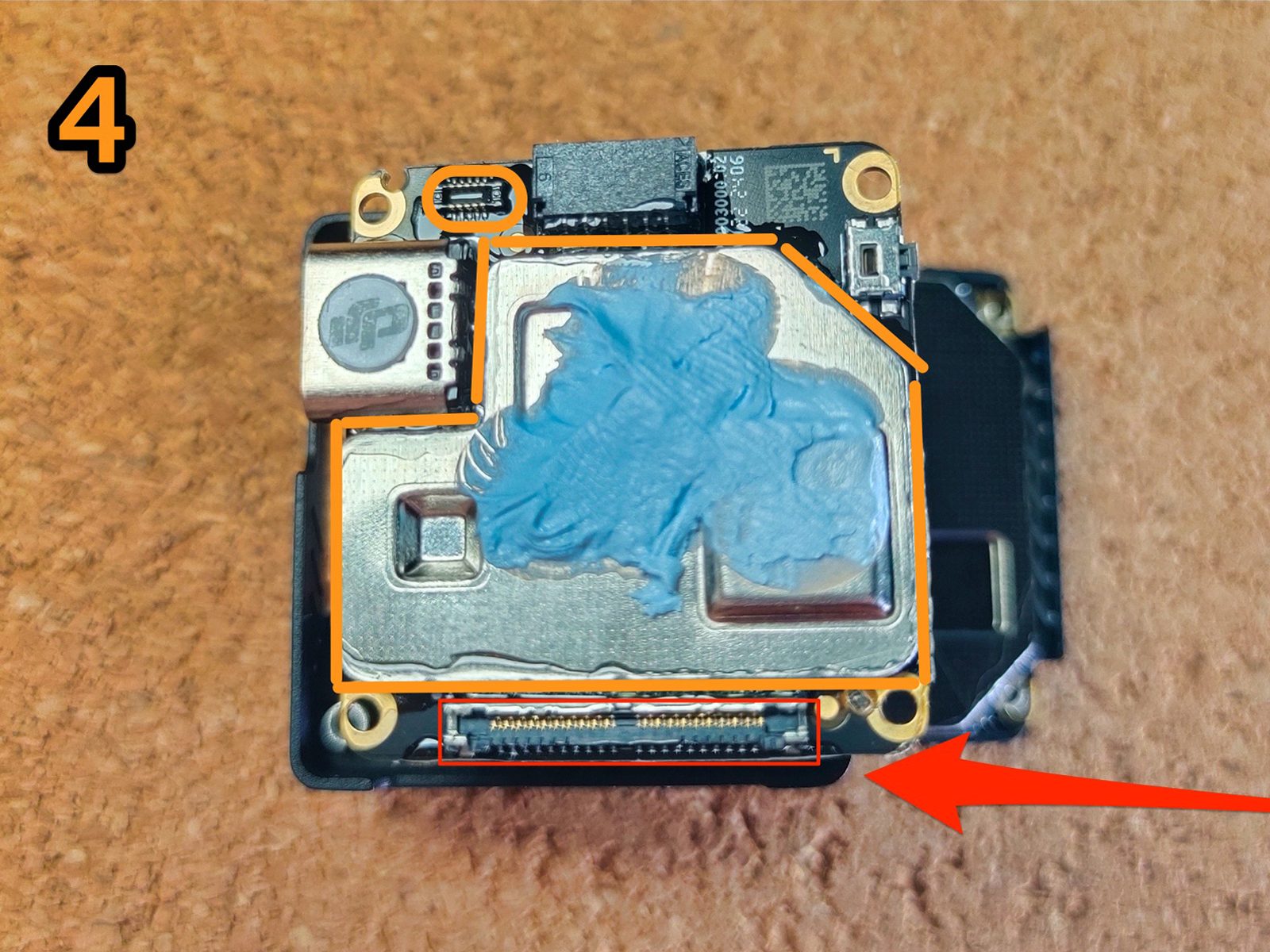

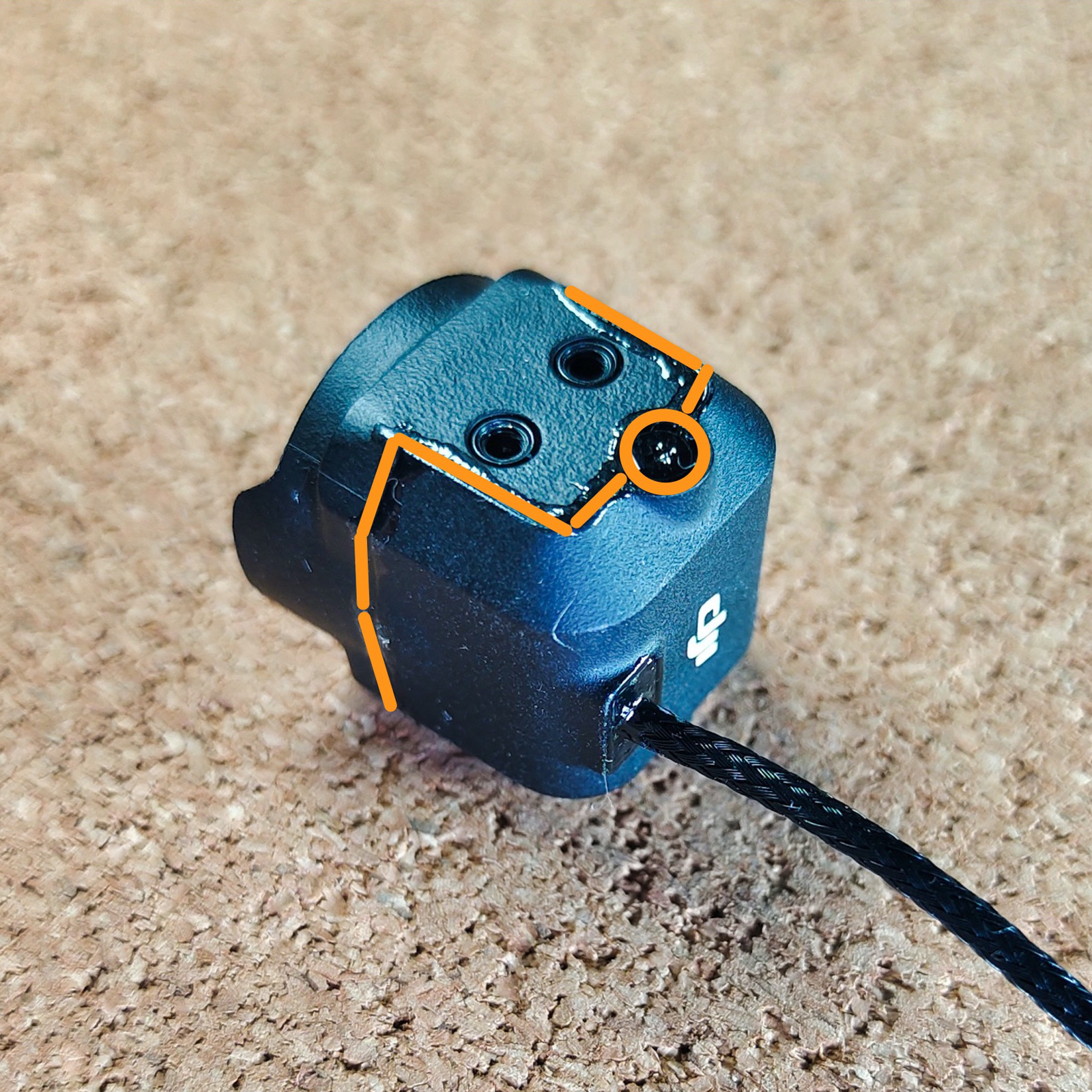

Нанести небольшое количество по контуру изолирующей крышки.
Выделено красным - не допускать попадания на коннектор камеры!
шаг 5⚓︎

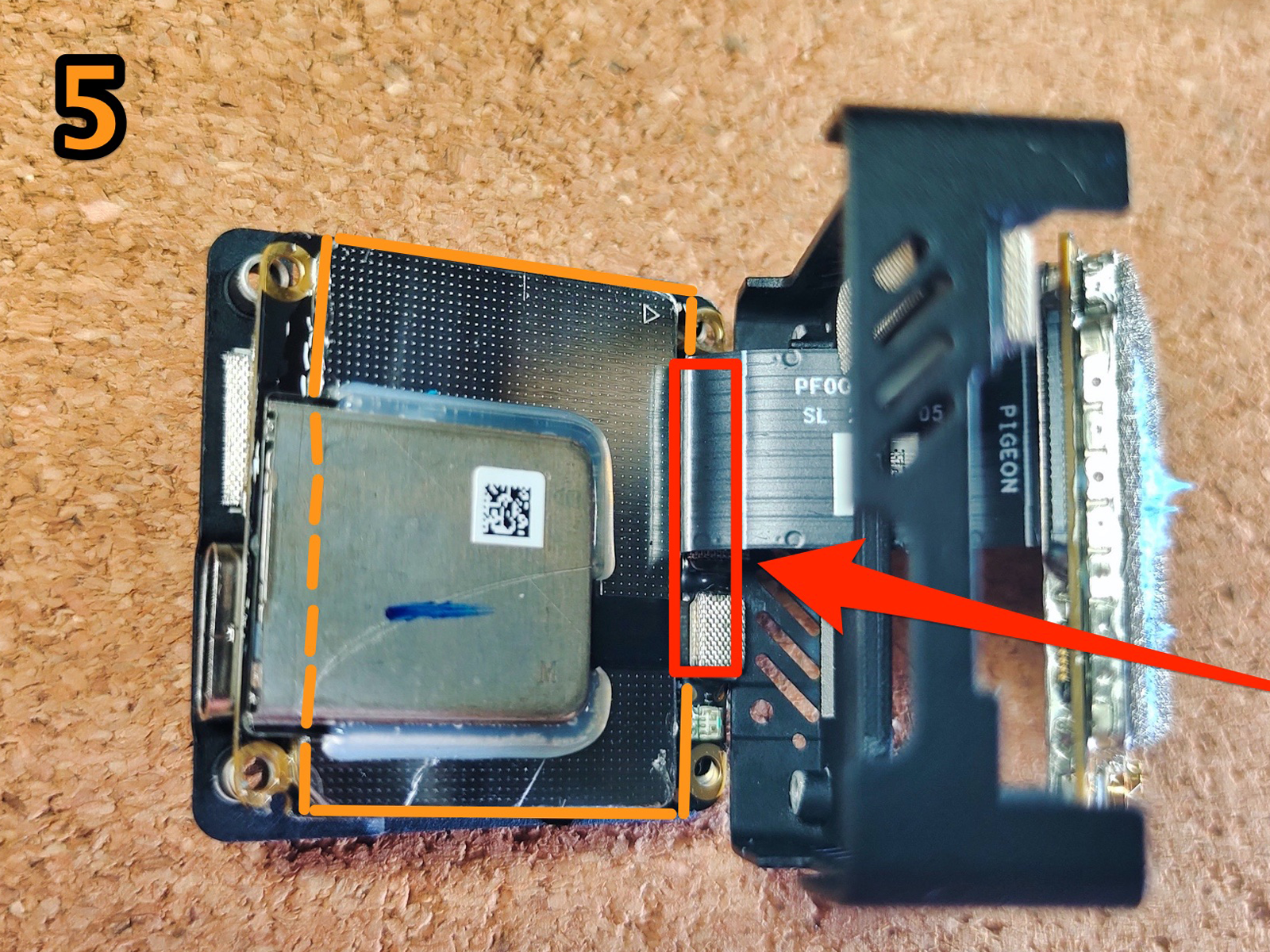

Нанести небольшое количество по контуру изолирующей крышки и под слотом SD карты (выделено пунктиром).
С этой стороны платы не допускать попадания в SD-слот, а также не покрывать область - где оба коннектора (помечено красным).
шаг 6⚓︎
Перед следующими действиями - лучше дать один час просохнуть первой плате, чтобы не приклеивалась к корпусу, т.к. необходимо сдвинуть корпус по шлейфу для доступа ко второй плате.

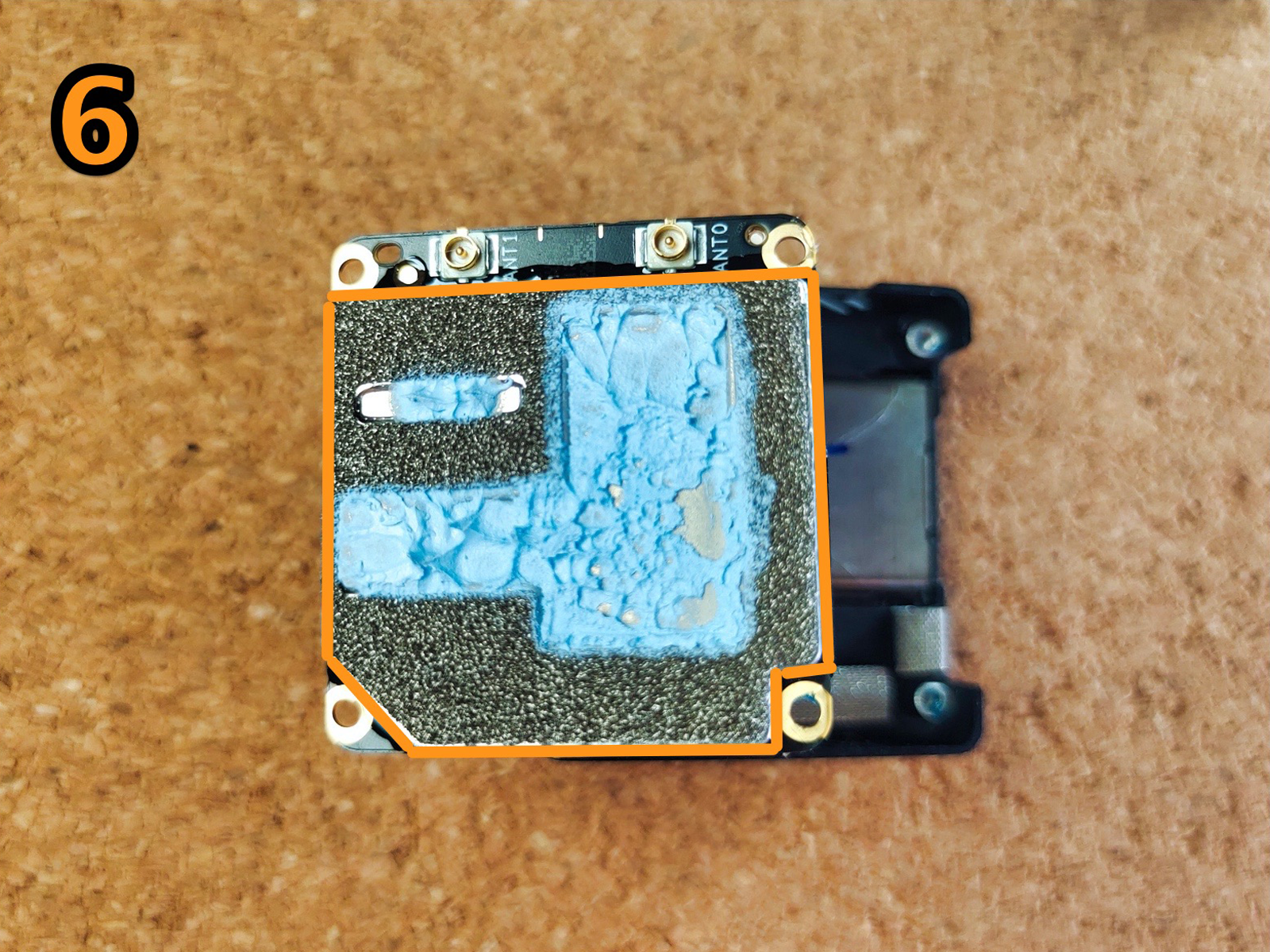

Верхняя часть радиомодуля покрывается просто по контуру.
Не допускайте попадание герметика в антенные u.fl коннекторы!
шаг 7⚓︎

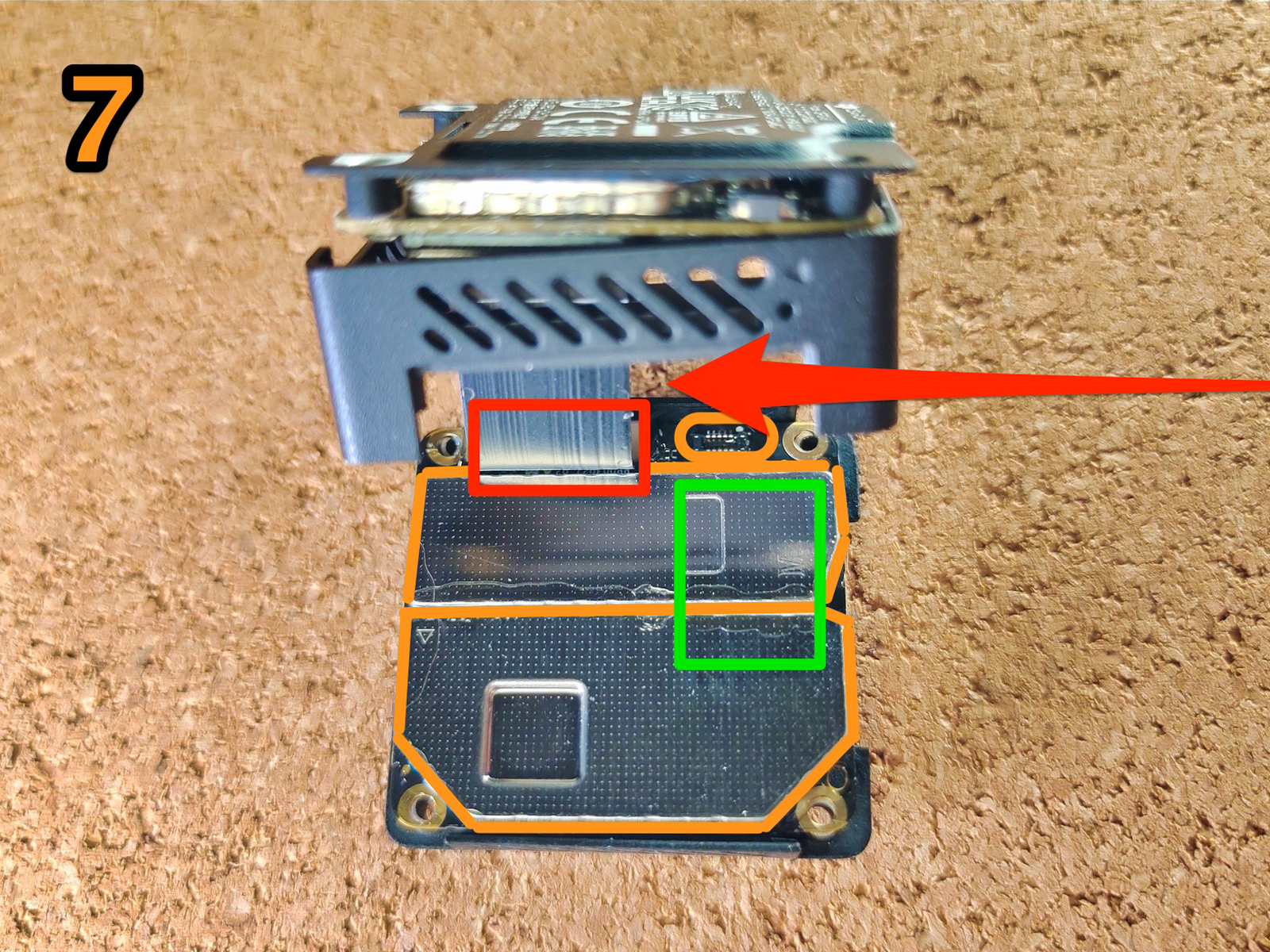

Нижняя часть радиомодуля покрывается также по контурам крышек, исключая область межплатного шлейфа.
Не покрывать область где подключается межплатный шлейф (помечено красным).
Отсутствующая на фото наклейка - снимается легко пинцетом, и также легко ставится на место после высыхания герметика.
Дать высохнуть в открытом состоянии пару часов и можно собирать
