влагозащита o4 Air Unit (lite)⚓︎

оригинальная статья

Все манипуляции вы делаете на свой страх и риск. Данный мануал для тех, кто сомневается как именно и что именно покрывать от влаги.

С завода плата О4 покрыта лаком, но есть непокрытые места (например под BGA чипами есть зазоры), а также лак имеет свойство трескаться под воздействием микро-деформаций платы.

В данном примере использовался B7000 (Zhanlida). Тюбик должен быть свежим, и клей должен легко выдавливаться. Ключевой подход - не "заливать" плату клеем, а наносить тонким слоем.

Избегайте попадания клея на разъемы, кнопки, и внутрь коннекторов.

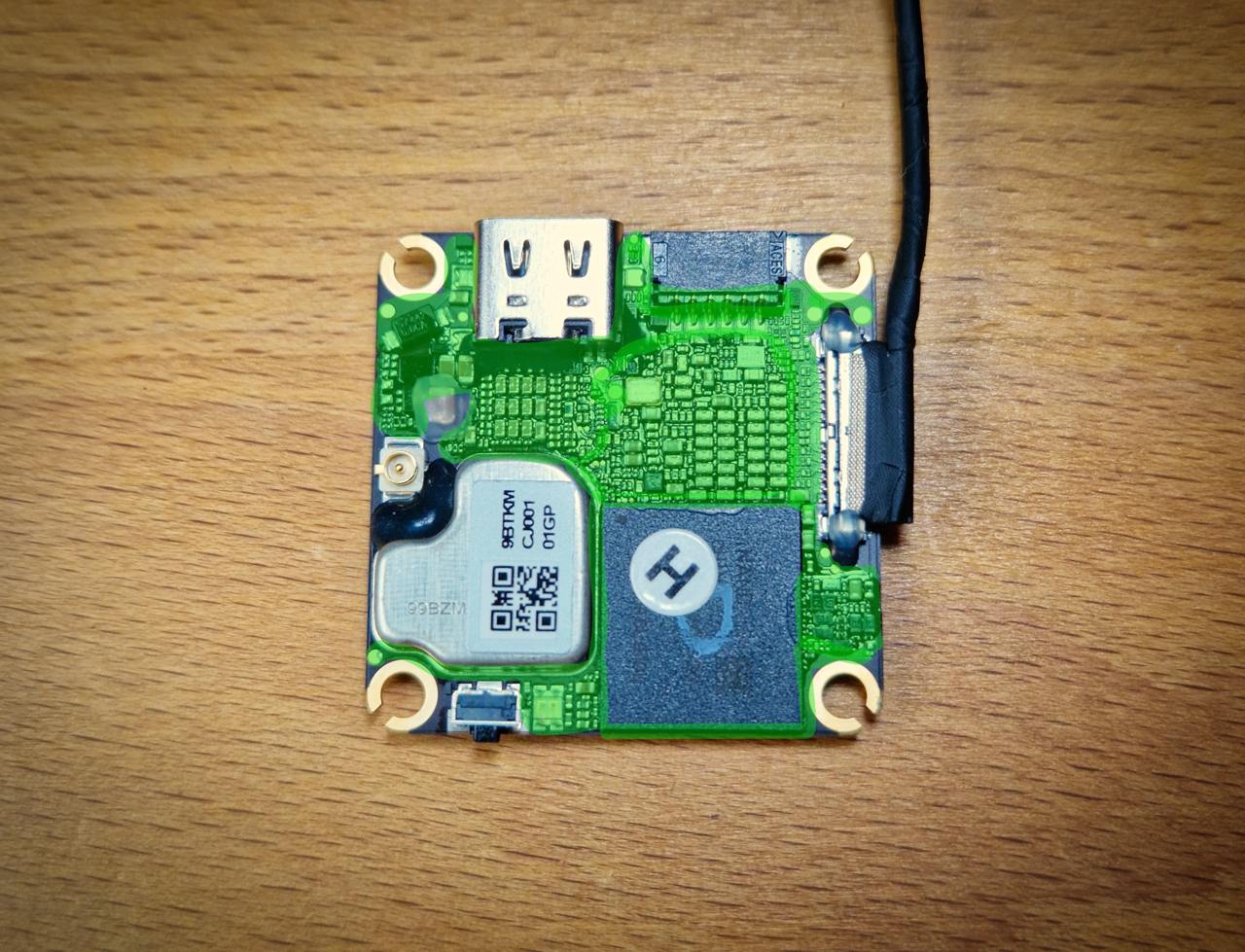

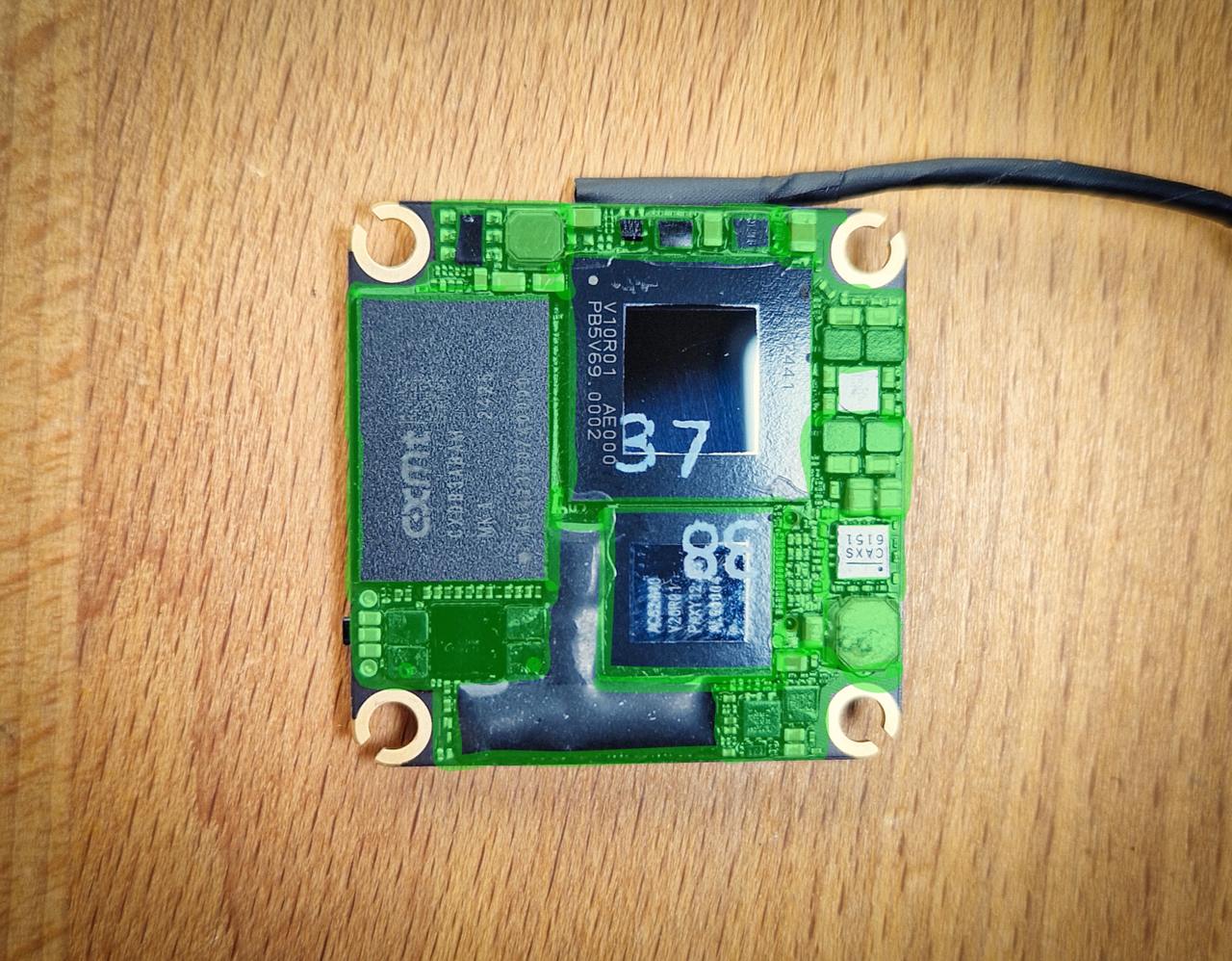

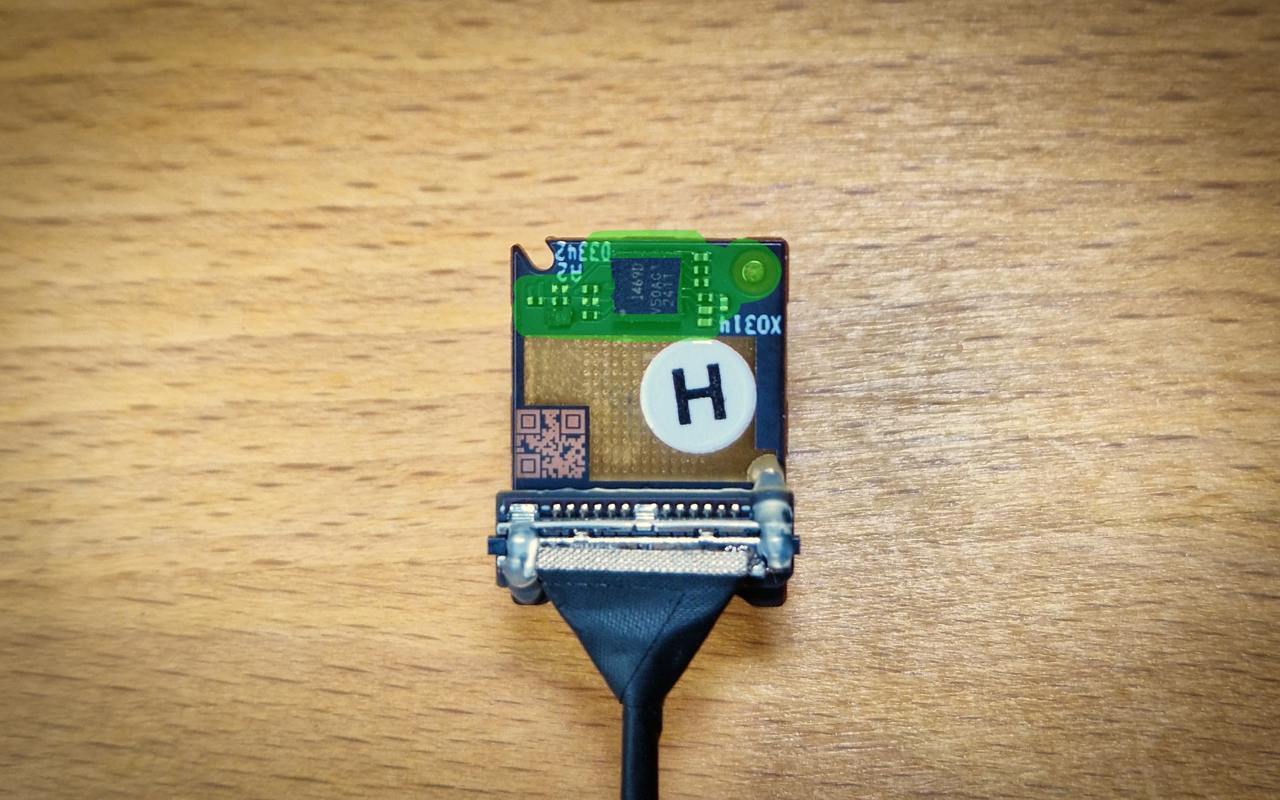

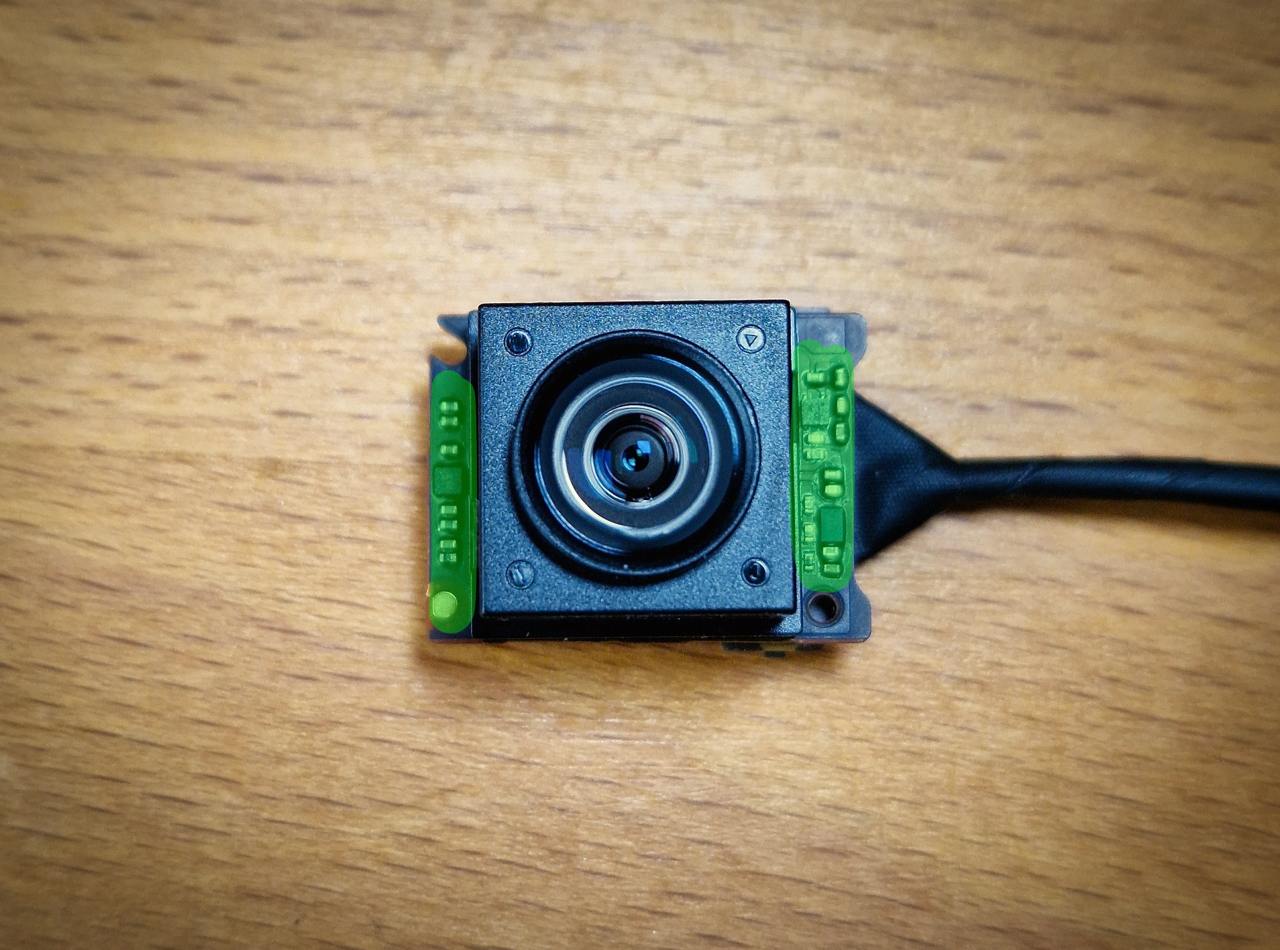

Зеленым помечены области для герметзации.
