влагозащита Caddx Vista⚓︎
Все манипуляции вы делаете на свой страх и риск. Данный мануал для тех, кто сомневается как именно и что именно покрывать от влаги.
Как и в случае О3 Unit - IP67 стандарта герметизацию мы не получим, однако Vista куда более жизнеспособна после разных агрессивных воздействий
В данном примере используется B7000.
шаг №1⚓︎

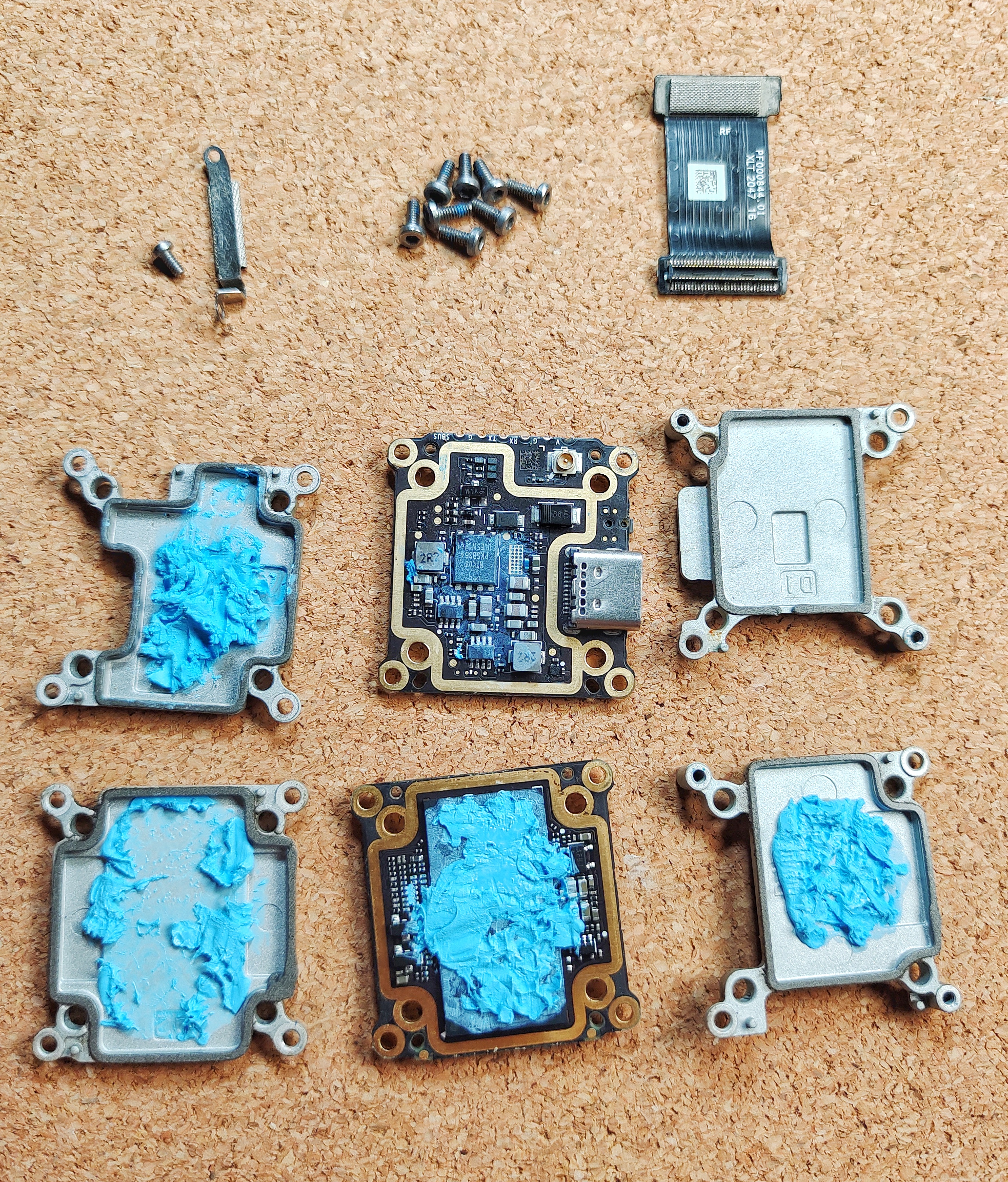

Разбираем висту до состояния как на фото. Аккуратно сдвигаем термопасту с краев, чтобы не перемешивать с клеем.
шаг №2⚓︎

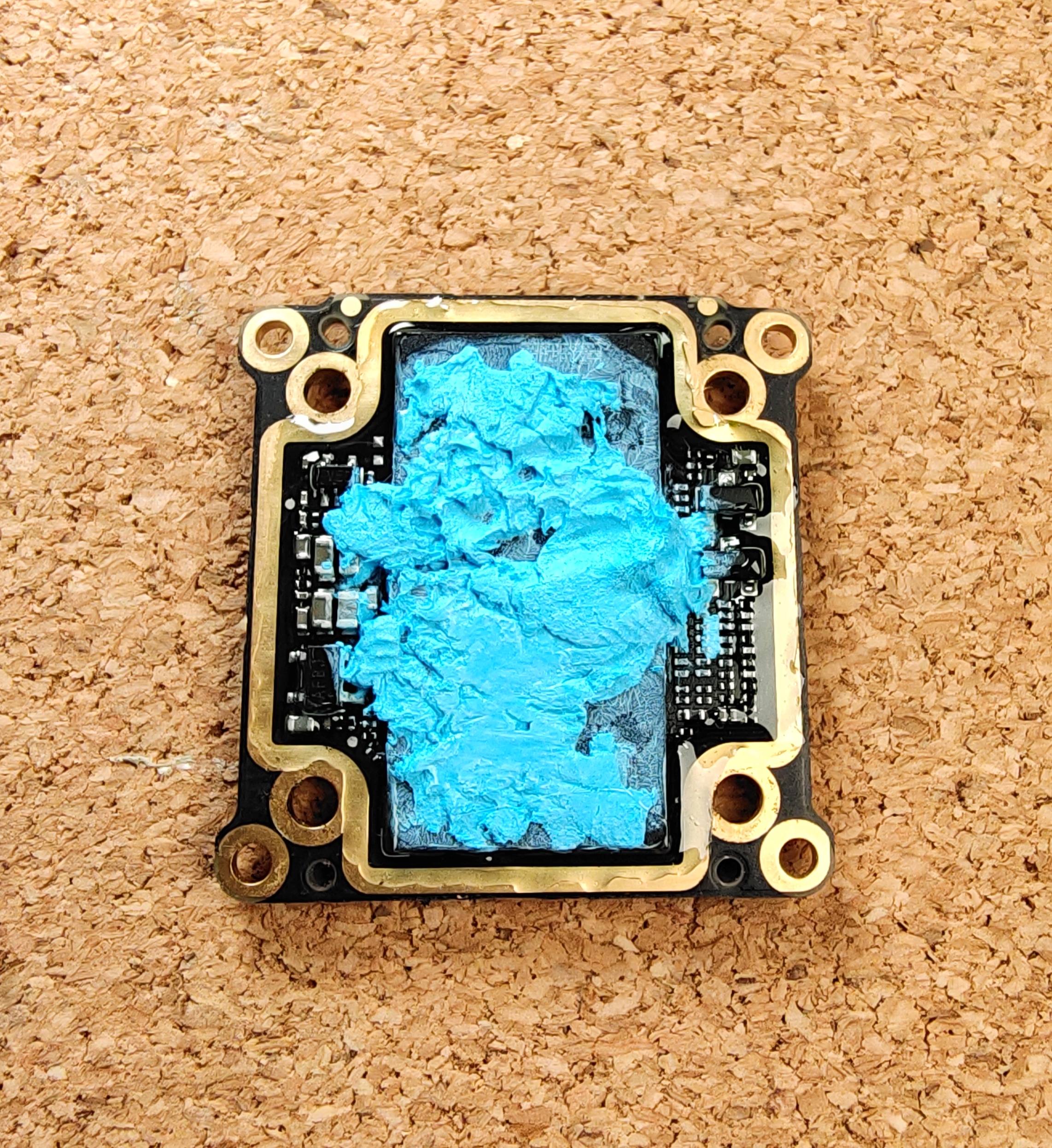

Наносится слой толщиной 3-4 мм - закрывающий частично медную обводку, частично компоненты на плате.
подсказка

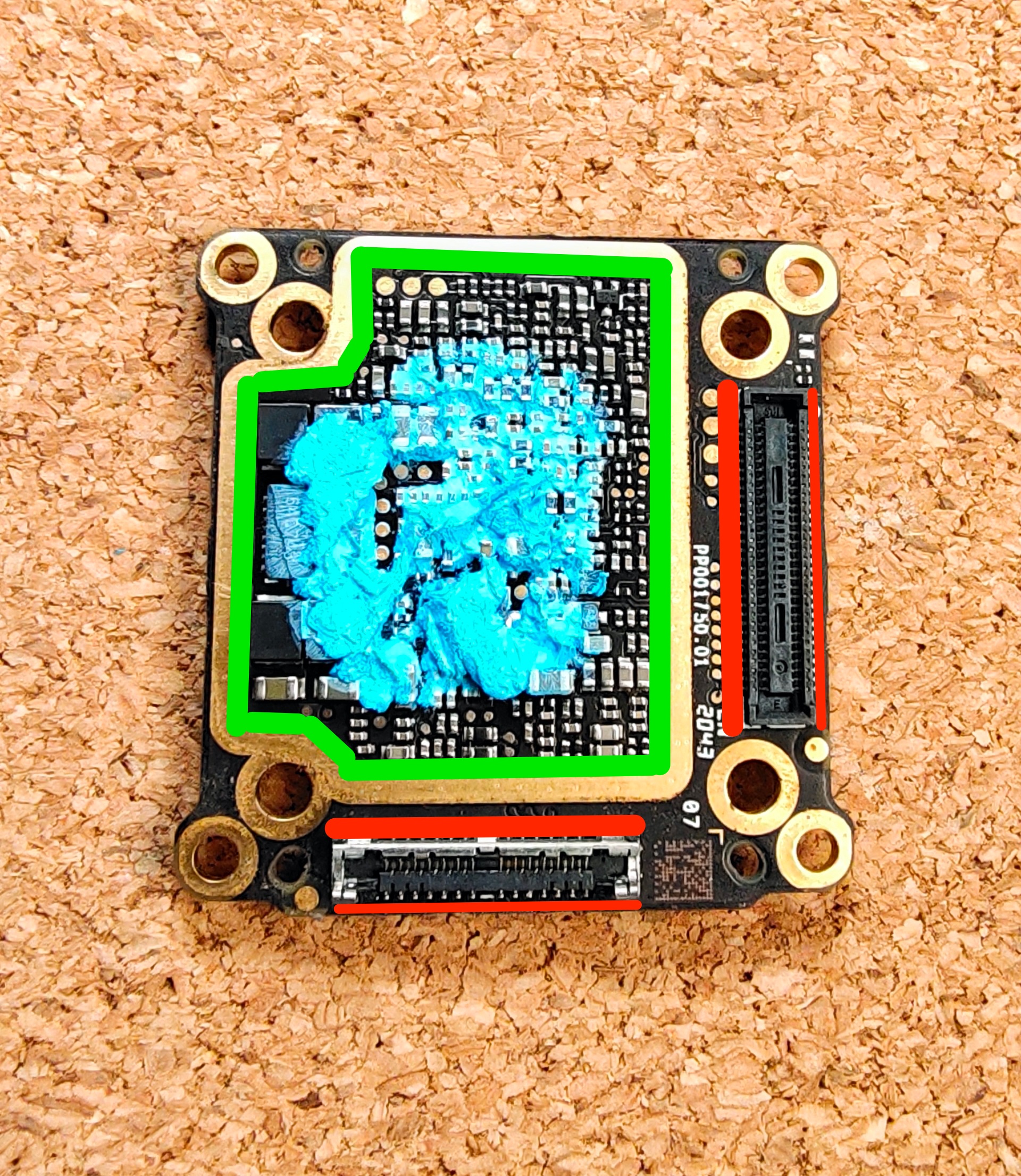

Красным выделено то - что герметить нужно, если умеете делать это очень аккуратно и тонко. Разъемы не стоит трогать если не уверены в своих силах, также - ни в коем случае не нужно в них ничего вставлять сразу - нужно дать высохнуть клею 5-6 часов.
шаг №3⚓︎

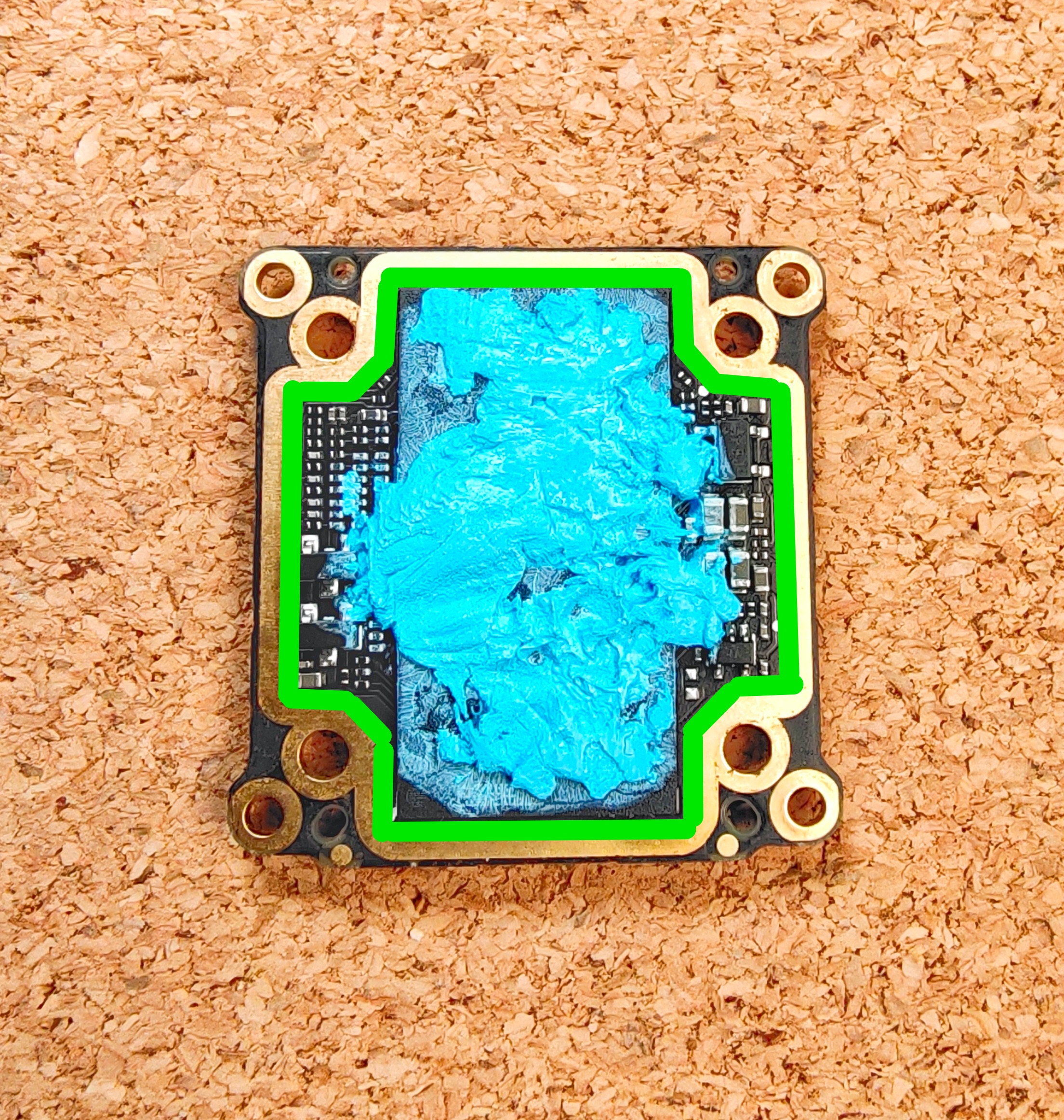

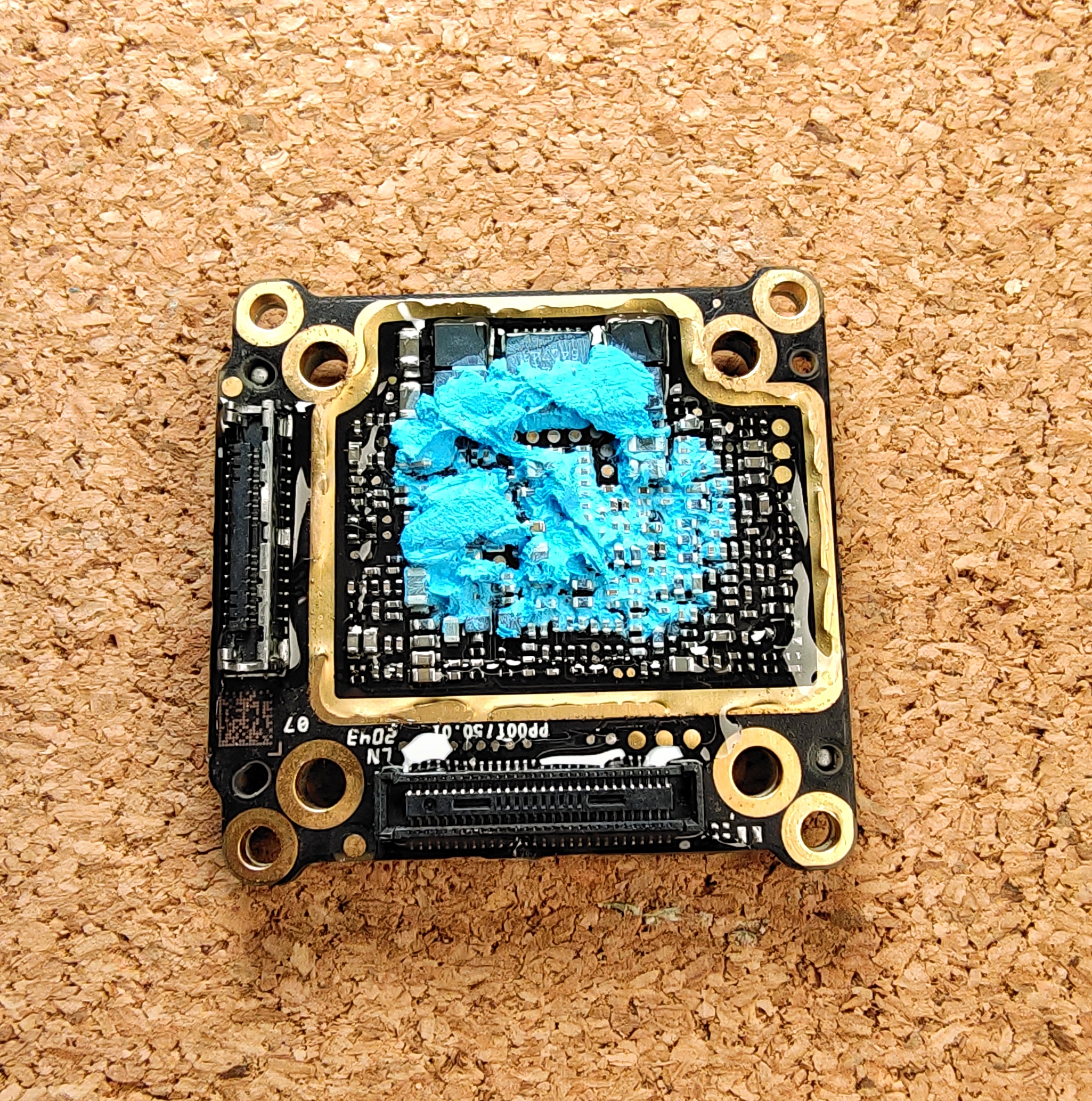

Аналогично с обратной стороны платы.
шаг №4⚓︎

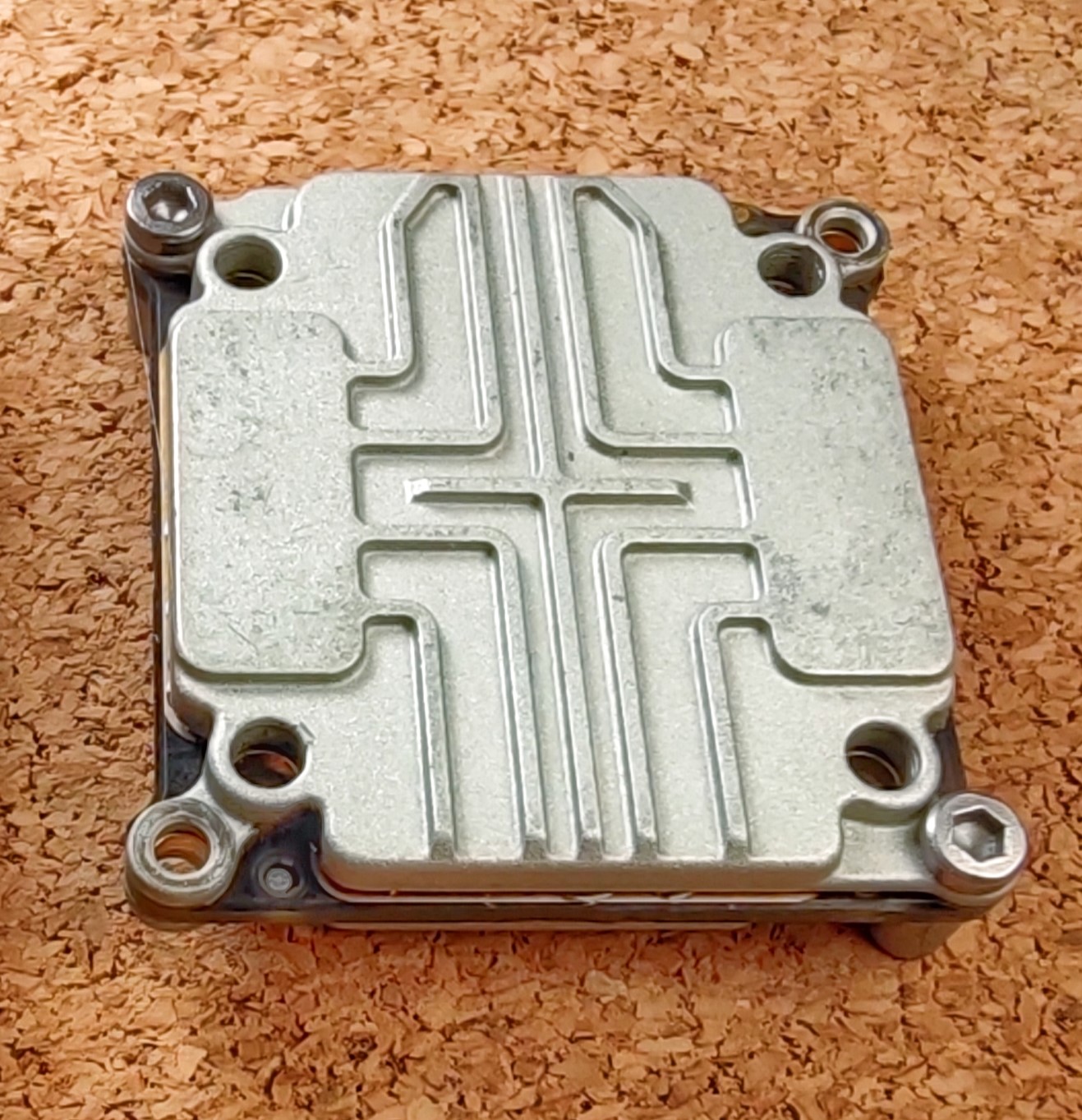

Закрываете её крышками и можно прикрутить на 2 болта, фиксирующих крышки-радиаторы, чтобы клей схватил обе стороны.
подсказка

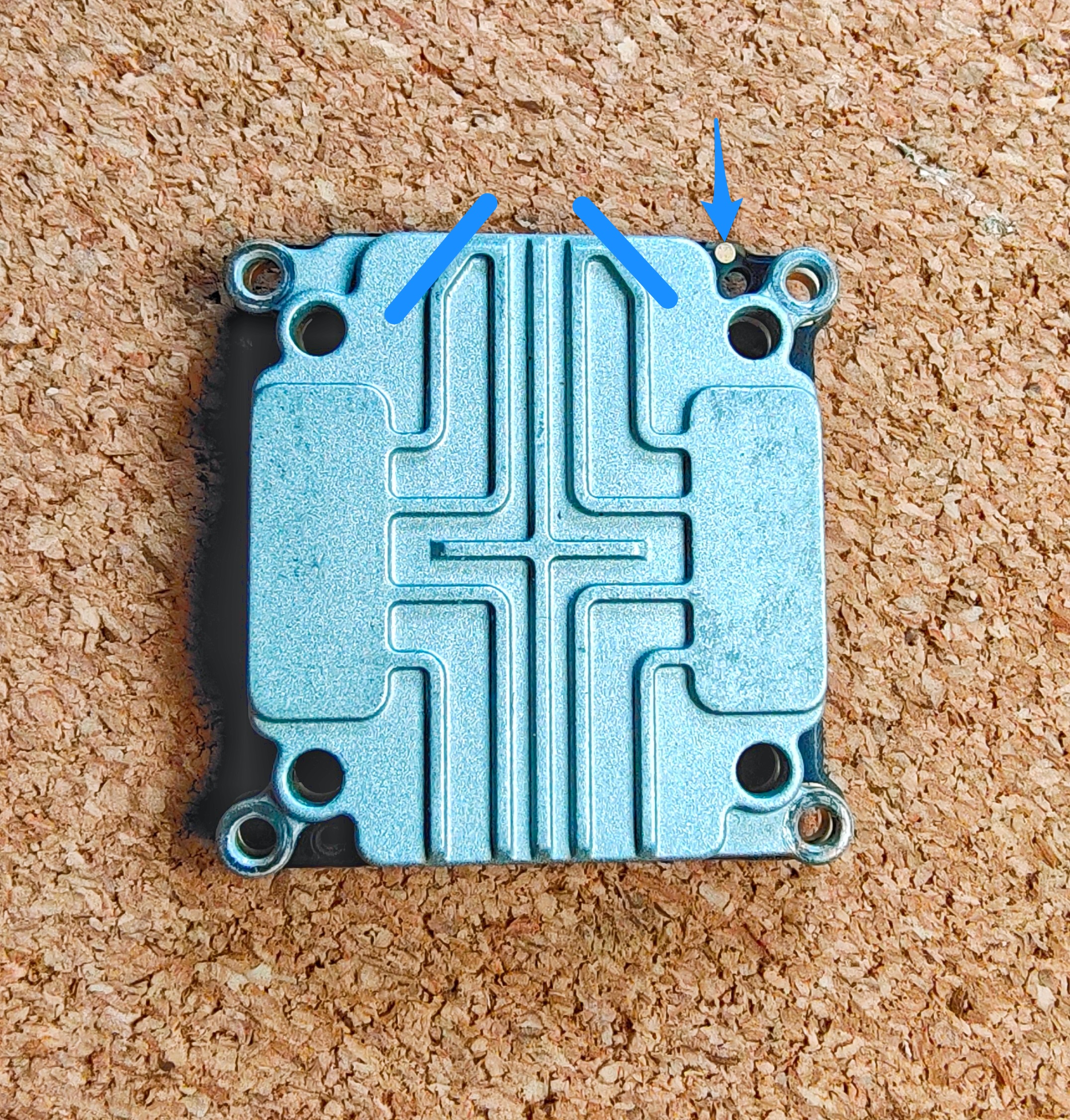

Обратите внимание, что нижняя крышка только кажется симметричной, но встаёт ровно только если скошенным рисунком к метке поставить.
Оставляете сохнуть и переходите ко второй плате.
шаг №5⚓︎

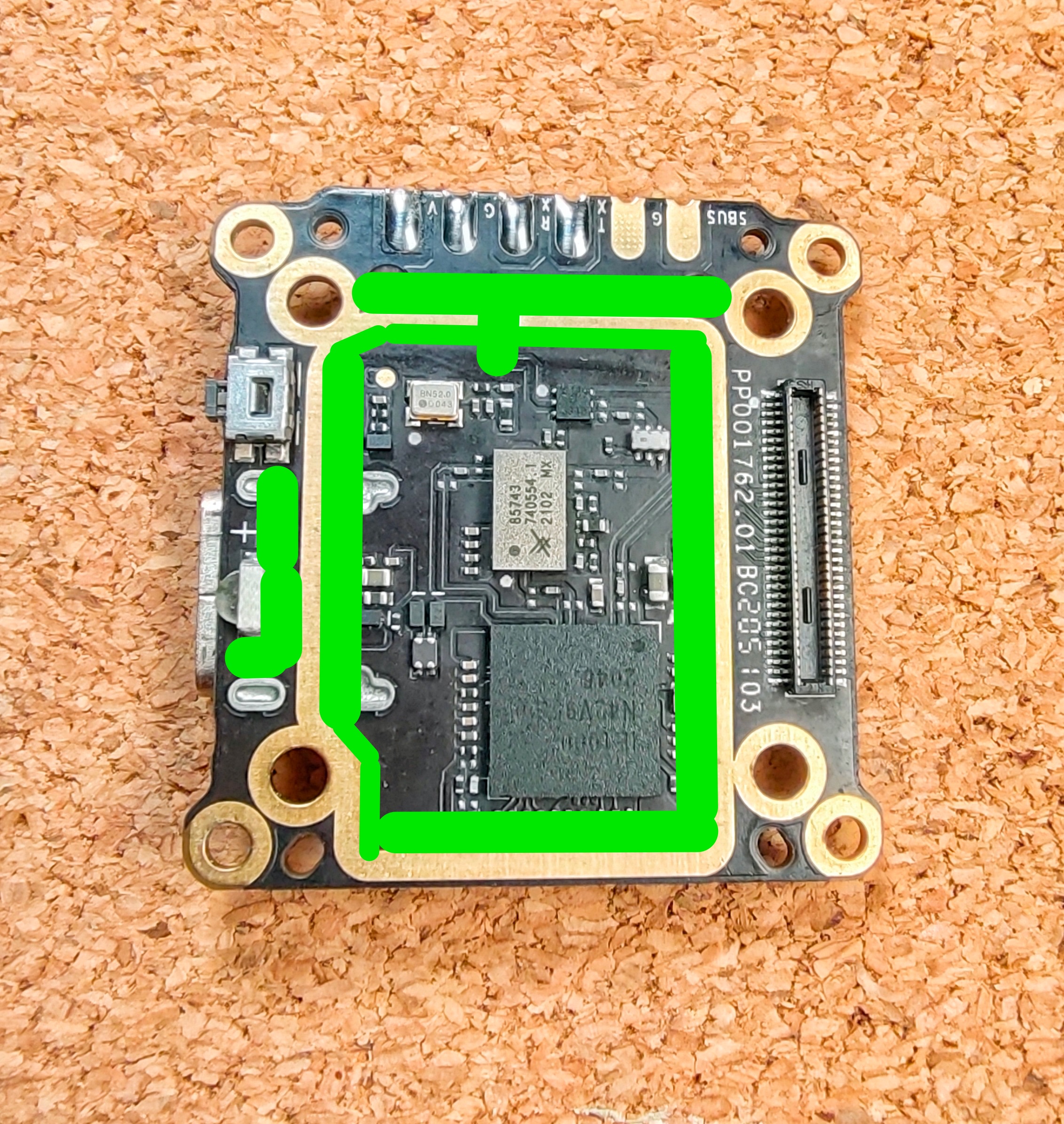

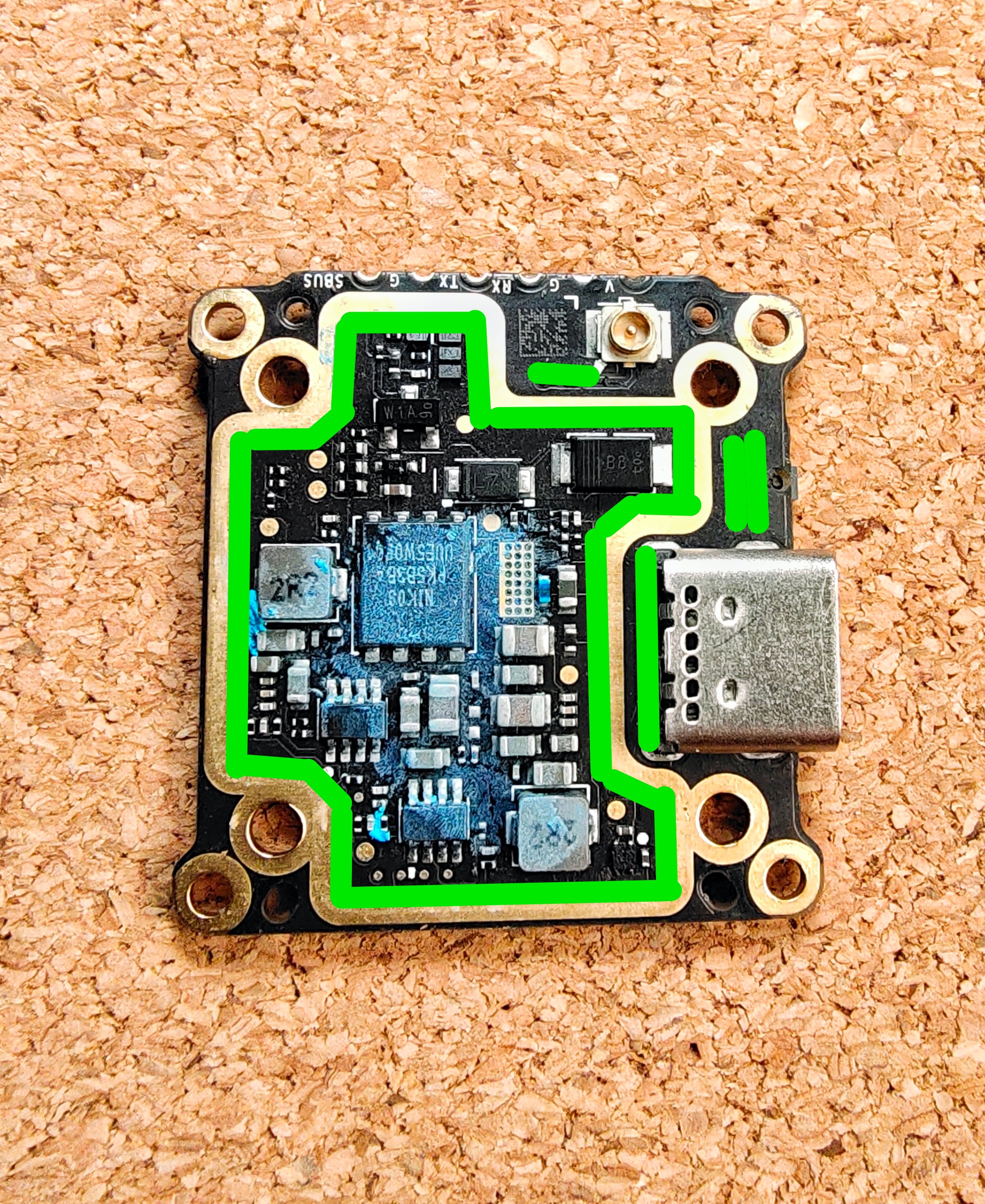

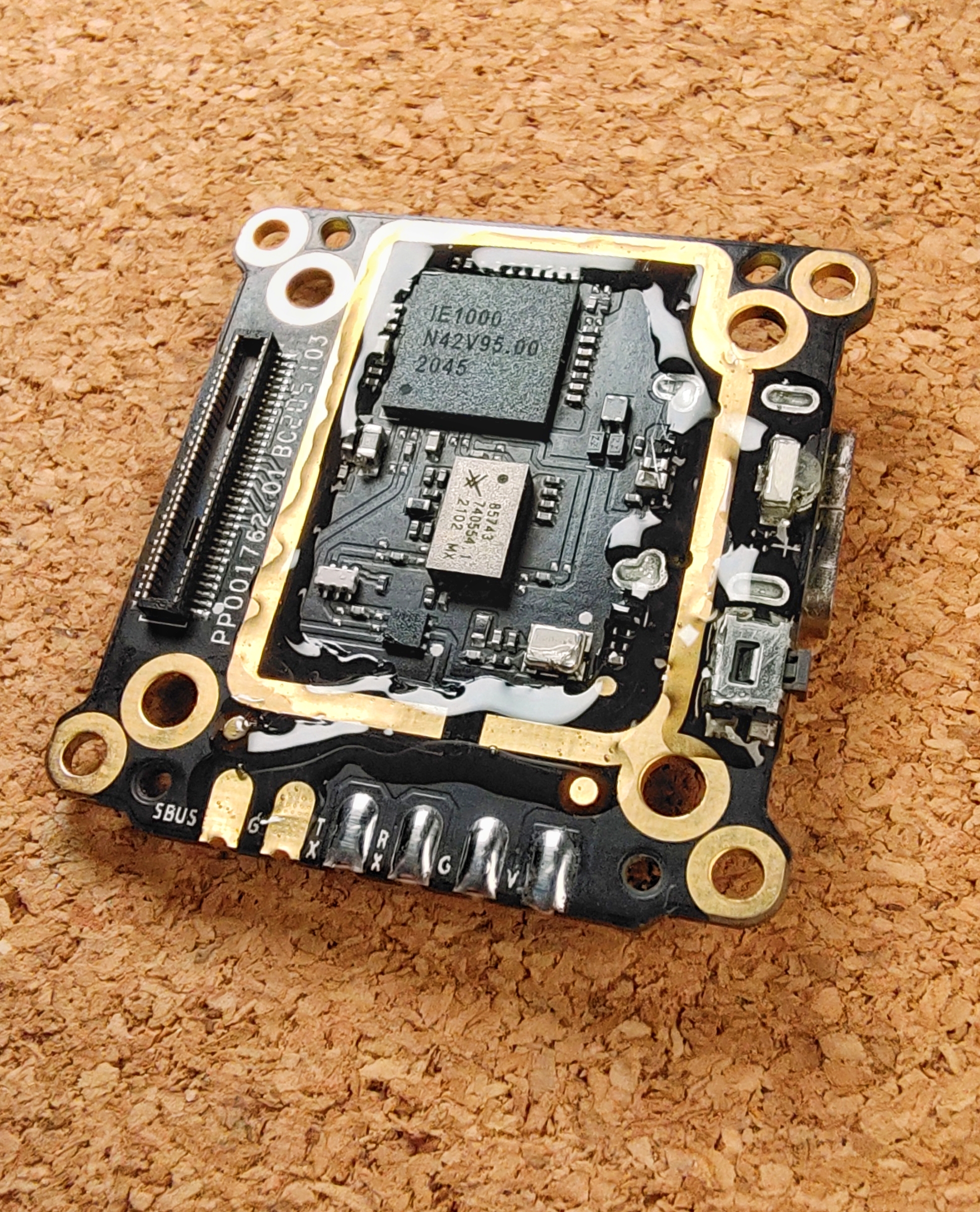

Аналогично с верхней платой юнита.
шаг №6⚓︎

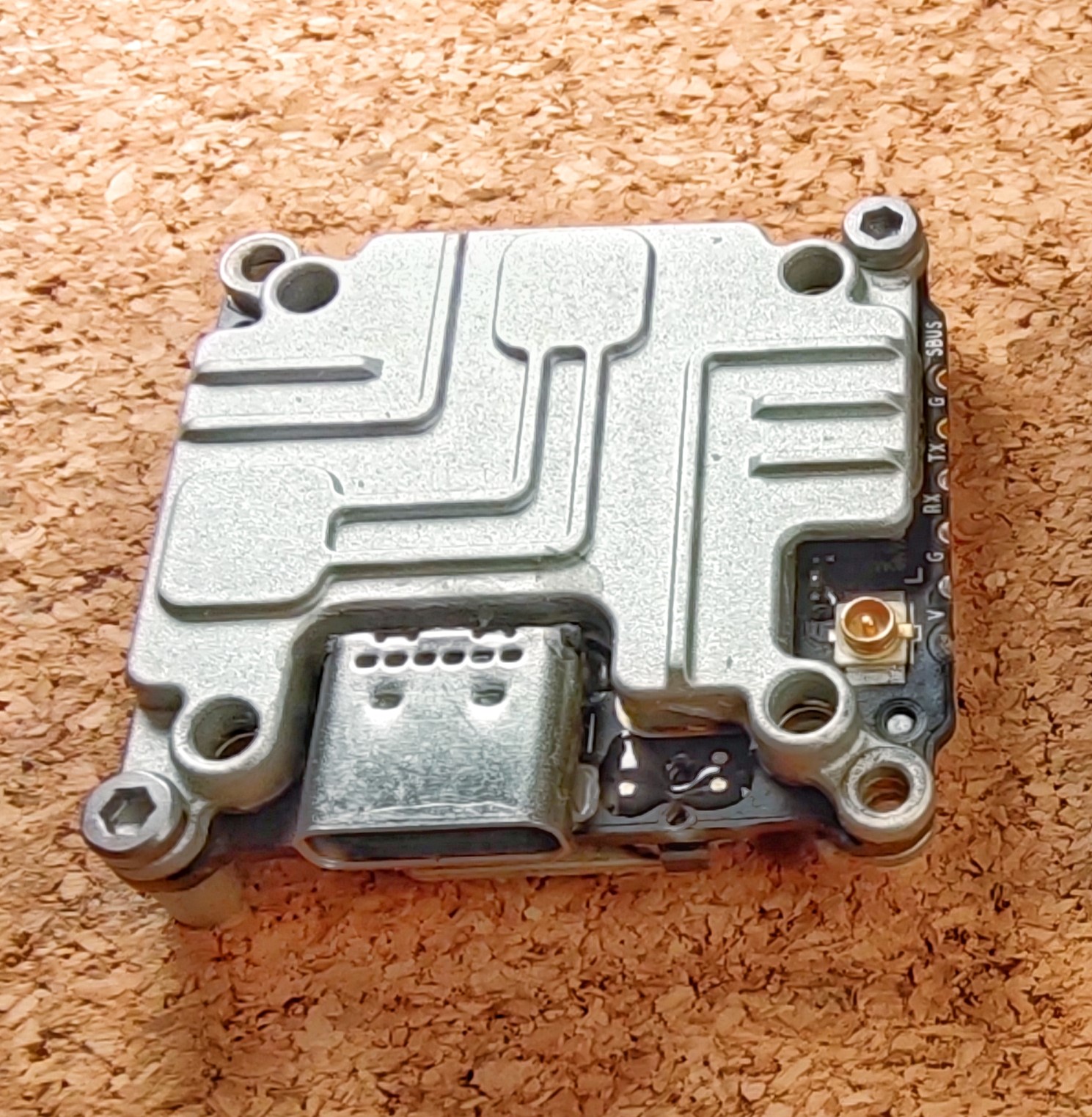

Закрываете её крышками на 2 болта, оставляете сохнуть.
шаг №7⚓︎

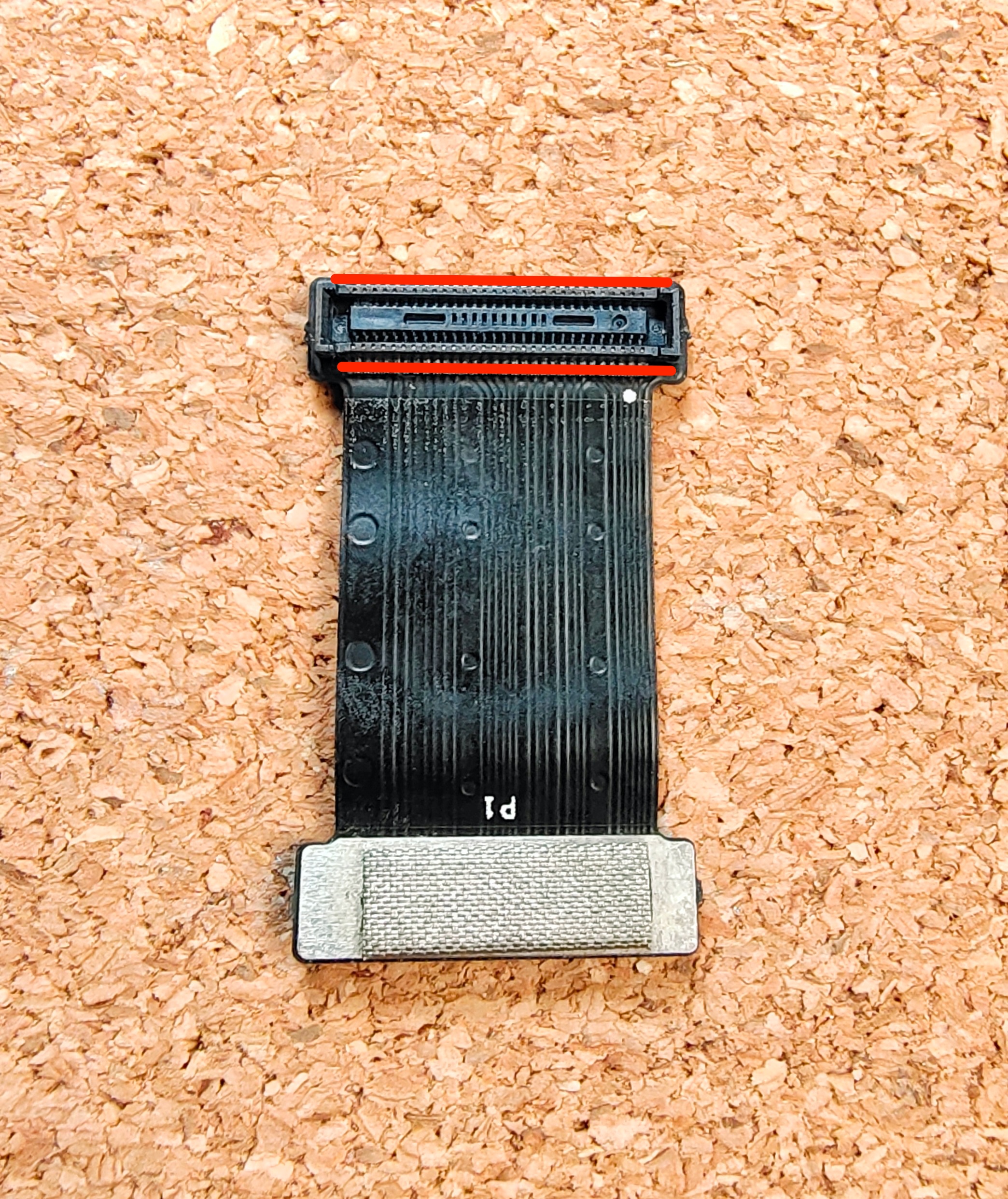

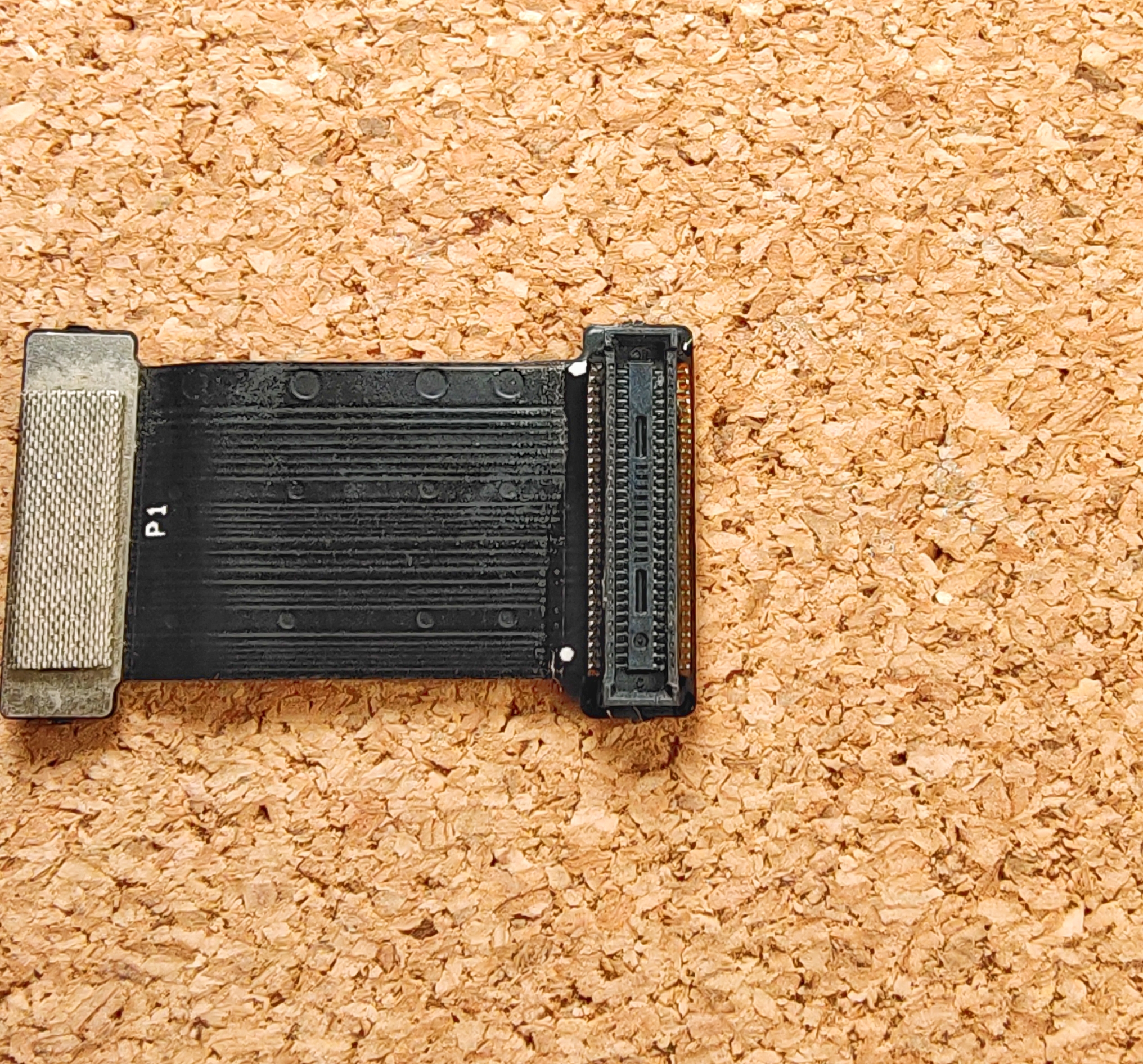

Если уверены в точности и умениях - можно защитить один из коннекторов межплатного шлейфа. (это опционально).
шаг №8⚓︎
Собранные верхнюю и нижнюю части висты (и шлейф) оставляете на 5-6 часов. Не вставляйте шлейф или кабель камеры до полного высыхания, тк клей может попасть внутрь разъемов.
шаг №9⚓︎

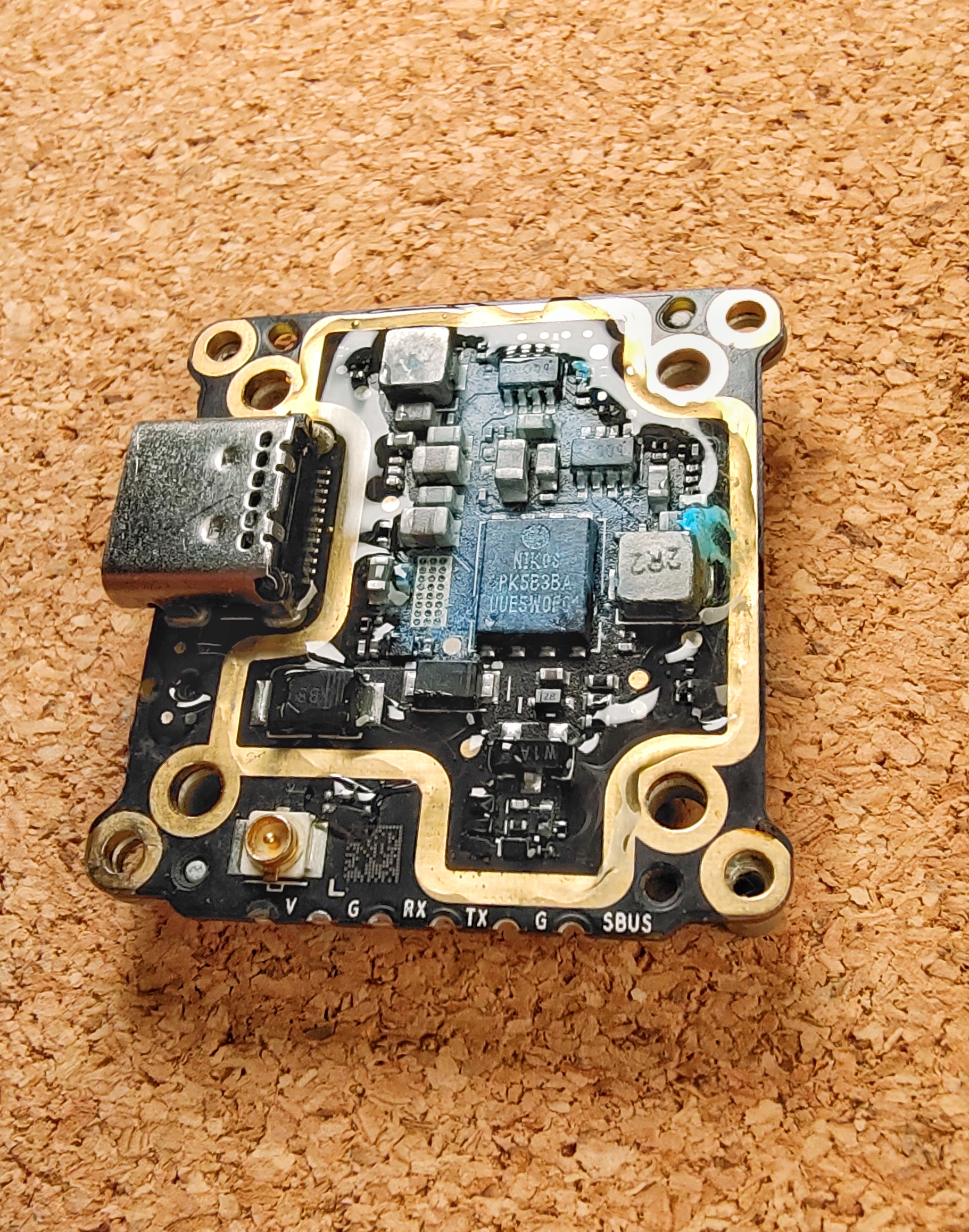

После полного высыхания собираете юнит, припаиваете провода - и покрываете место пайки проводов.
