Настройка OSD⚓︎

замечание

на текущий момент здесь описаны настройки для актуальных версий полетных контроллеров + очков, которые могут нативно отображать полноценное HD OSD

легаси настройки + настройки девайсов с WTFOS будут добавлены чуть позже

физическое подключение юнита⚓︎

Danger

всегда внимательно проверяйте распиновку полетника, идеальный вариант - с мультиметром

китайцы иногда забывают актуализировать документацию или шелкографию на полетнике, и юнит получает 6s на UART

Warning

в сети можно встретить информацию что для o3 Air Unit необходимы строго 6 проводов, иначе юнит не будет выходить из режима низкого энергопотребления - это не соответствует действительности

DJI не меняли распиновку или логику работы подключения с момента релиза DJI Digital FPV System в 2019 году, если вы не летаете с аппаратурой DJI - S.Bus и вторая земля не нужны, а иногда даже вредны, т.к. по общепринятой практике приемники управления подключаются к UART 2, что приводит к следующей ситуации - в случае если внешний приемник (TBS/ELRS/etc) и DJI HD link (S.Bus) одновременно подключены к одному и тому же RX 2, полетный контроллер не сможет самостоятельно выделить «нужную» связь и даже при наличии бинда не будет принимать сигнал со сторонней аппаратуры управления

  • подключите видеопередатчик к нужному UART согласно инструкции полетного контроллера:

Image title

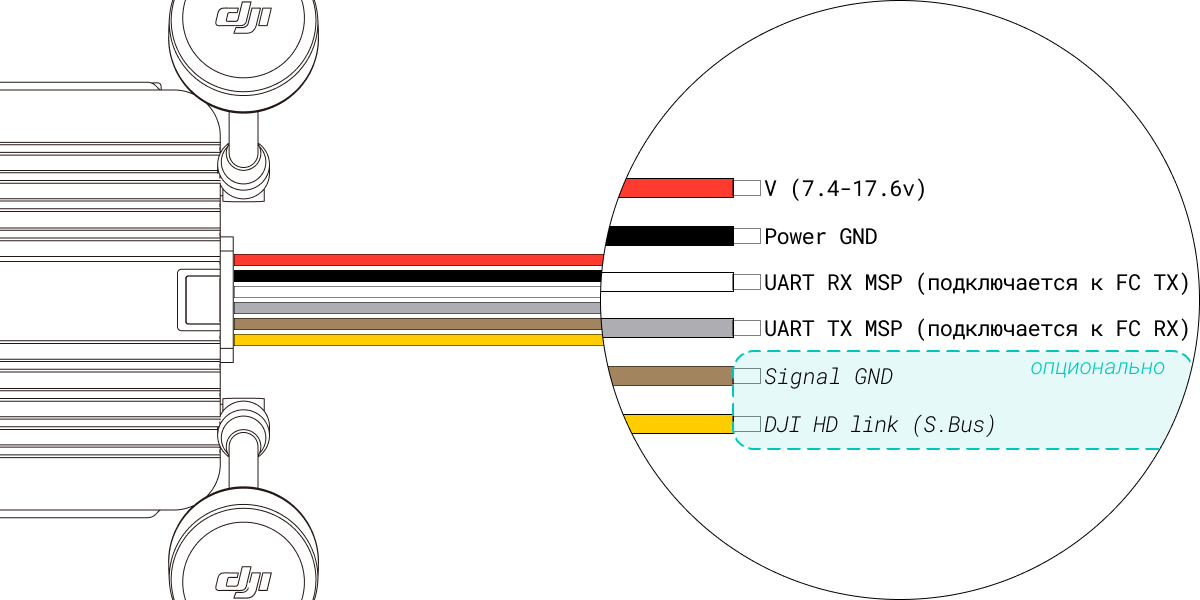

FPV Air Unit wiring

Image title

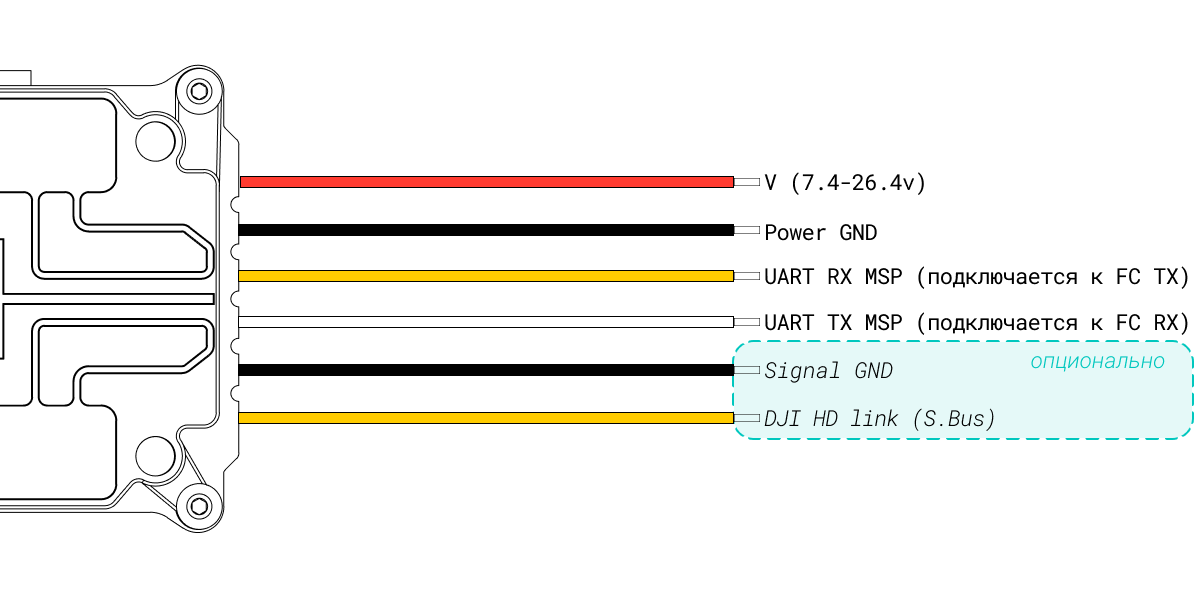

Caddx Vista wiring

Image title

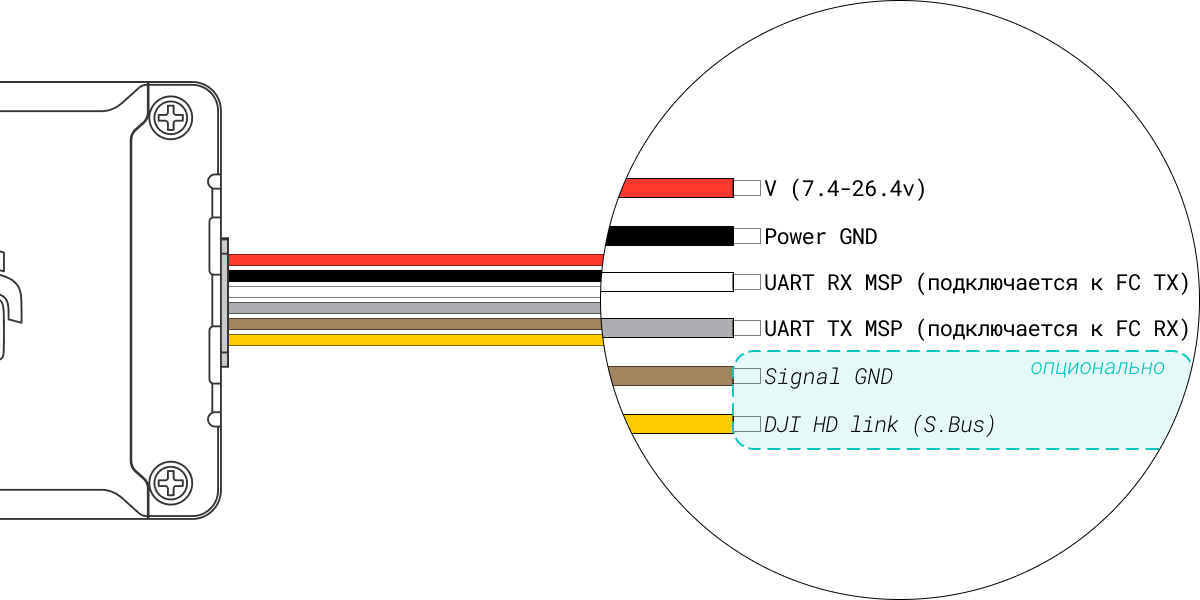

o3 Air Unit wiring

Image title

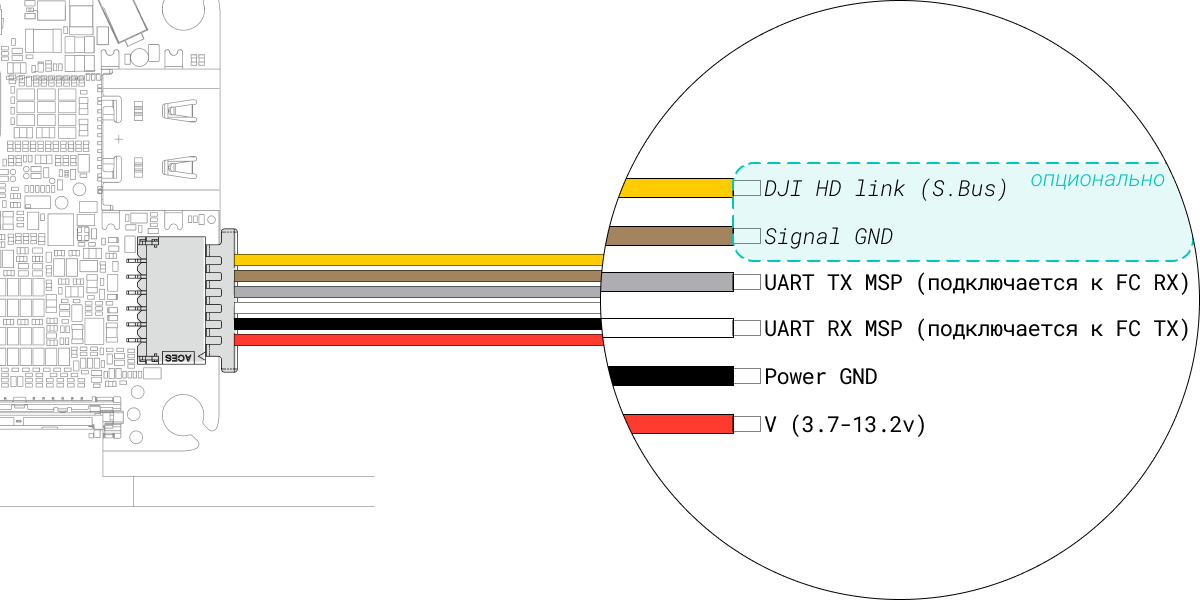

o4 Air Unit wiring

Image title

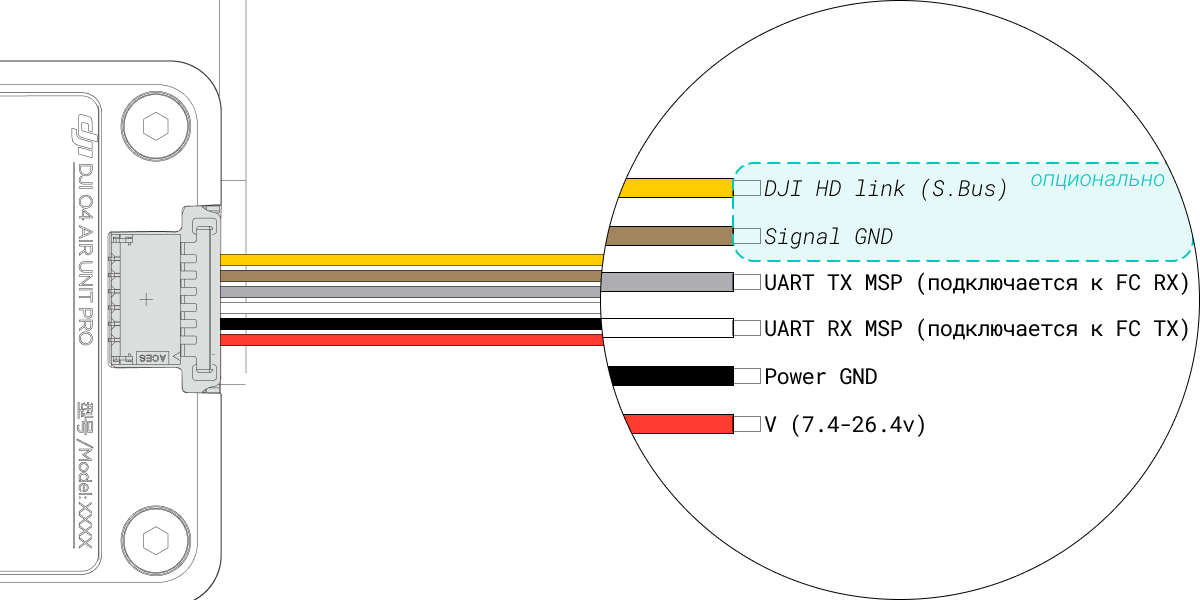

o4 Pro Air Unit wiring

настройка очков⚓︎

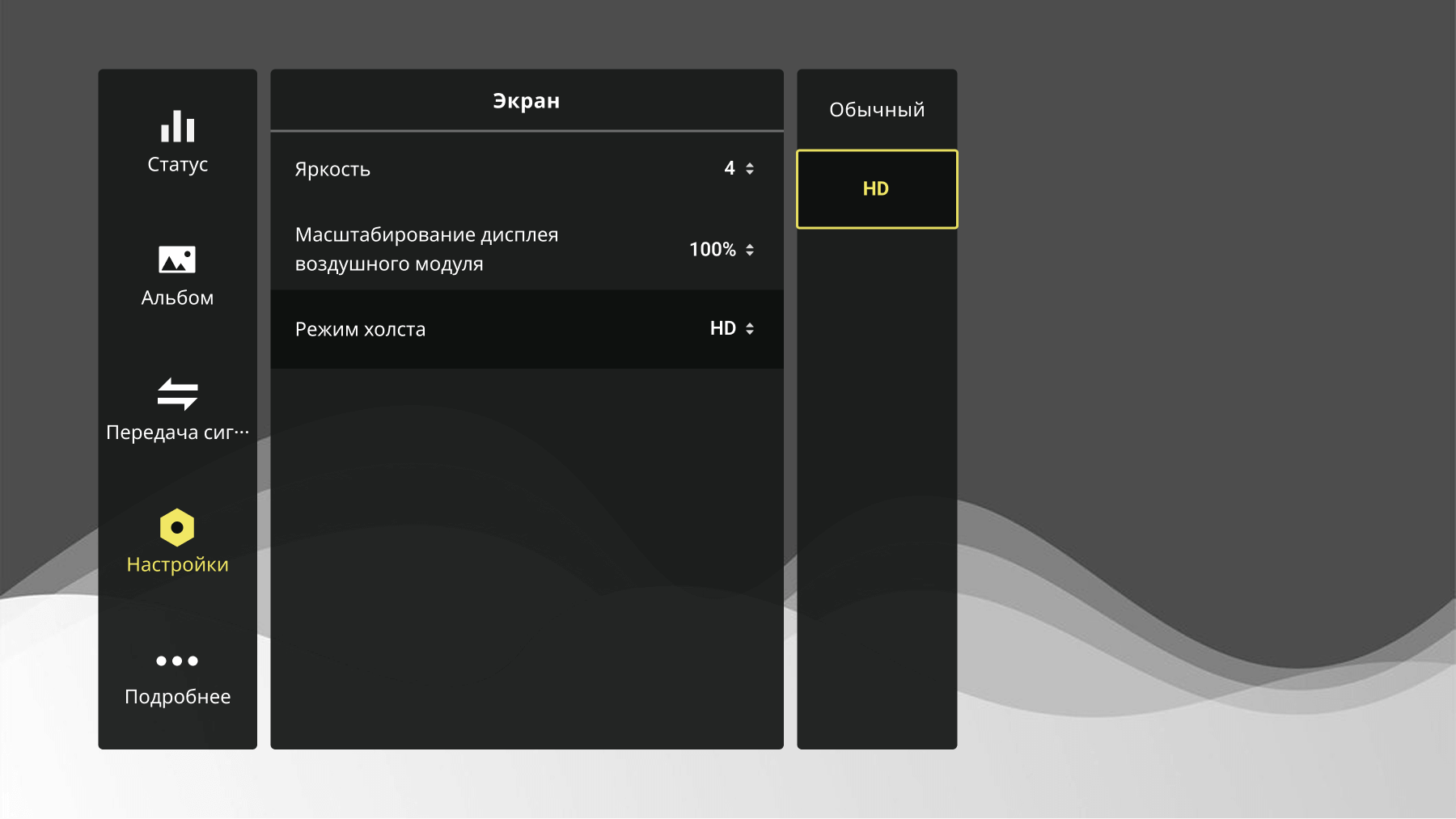

в меню очков нужно выбрать режим холста HD

  • Настройки Экран Режим холста HD
    Image title
    выбор опции в очках

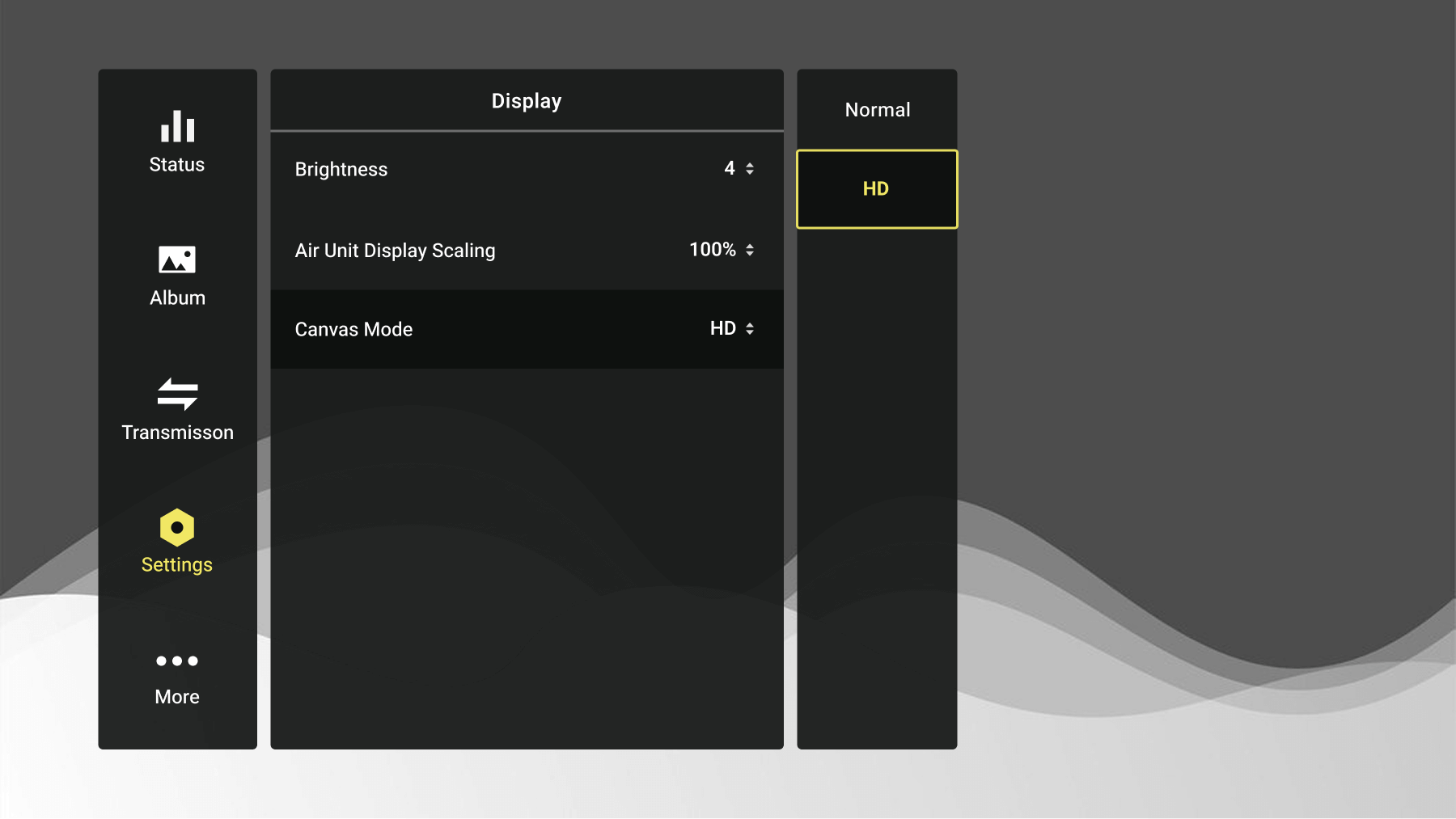

  • Settings Display Canvas Mode HD
    Image title
    выбор опции в очках

настройки в зависимости от софта полетного контроллера:⚓︎

Betaflight⚓︎

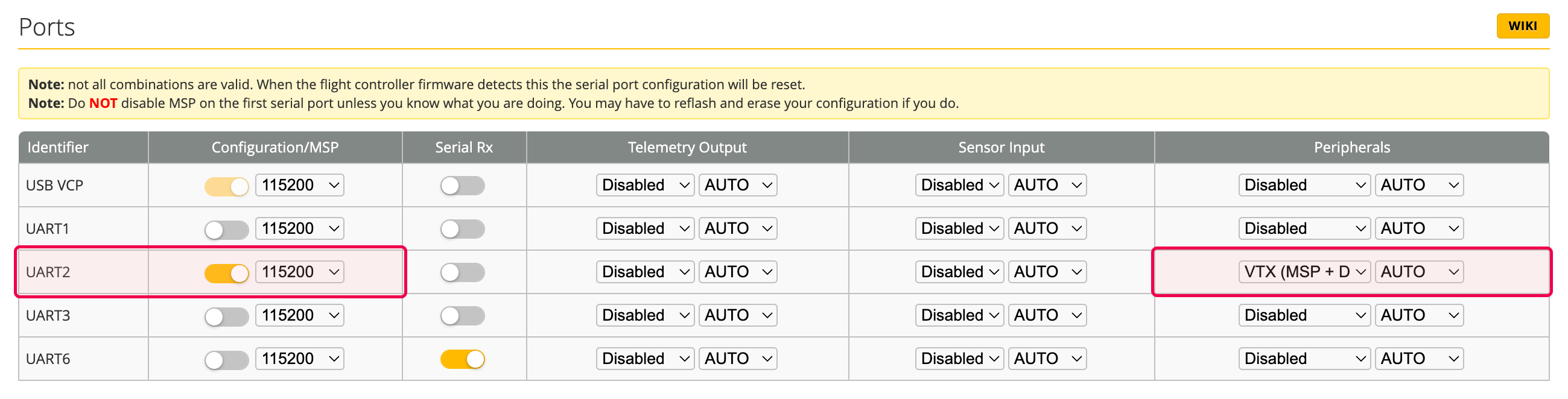

  1. Ports.MSP⚓︎

    во вкладке портов ниобходимо активировать MSP на том порту, куда подключены RX и TX видеопередатчика

    Image title Image title
    Betaflight Ports MSP

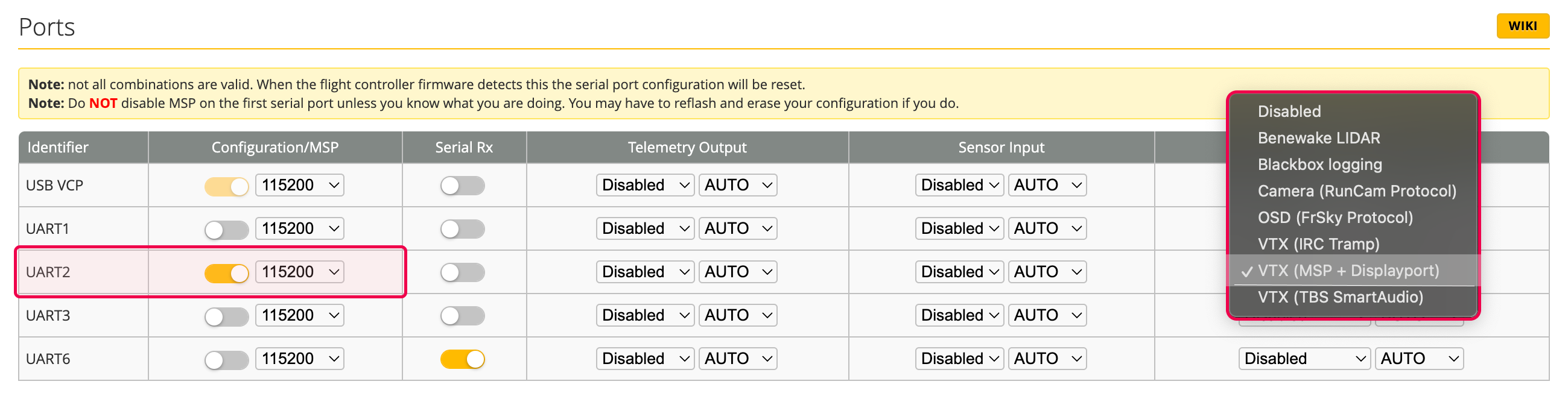

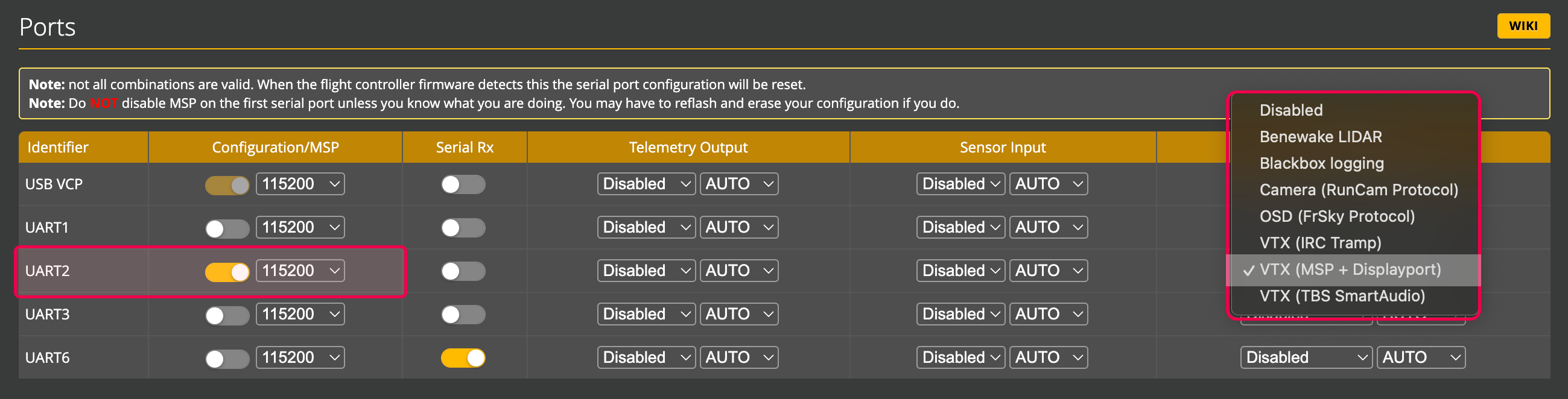

  2. Ports.Peripherials⚓︎

    начиная с версии Betaflight 4.4 небходимо выбрать в колонке периферия опцию VTX(MSP+Displayport)

    Image title Image title
    выбор опции в периферии

    • [опционально] можно проверить в консоли, что опция MSP+Displayport включилась корректно
      • введите следующую команду в консоль Betaflight конфигуратора
        Betaflight CLI
        get display
      • проверьте полученный ответ на команду:
      # get display
vbat_display_lpf_period = 30
Allowed range: 1 - 255

osd_displayport_device = MSP
Allowed values: NONE, AUTO, MAX7456, MSP, FRSKYOSD

displayport_msp_col_adjust = 0
Allowed range: -6 - 0

displayport_msp_row_adjust = 0
Allowed range: -3 - 0

displayport_msp_fonts = 0,1,2,3
Array length: 4

displayport_msp_use_device_blink = OFF
Allowed values: OFF, ON

      # get display
vbat_display_lpf_period = 30
Allowed range: 1 - 255

osd_displayport_device = AUTO
Allowed values: NONE, AUTO, MAX7456, MSP, FRSKYOSD
Default value: MSP

displayport_msp_col_adjust = 0
Allowed range: -6 - 0

displayport_msp_row_adjust = 0
Allowed range: -3 - 0

displayport_msp_fonts = 0,1,2,3
Array length: 4

displayport_msp_use_device_blink = OFF
Allowed values: OFF, ON
      • если вы видите osd_displayport_device = AUTO исправить можно через консоль, введите следующую команду:
        Betaflight CLI
        set osd_displayport_device = MSP
      • не забывайте сохранить новые настройки:
        Betaflight CLI
        save

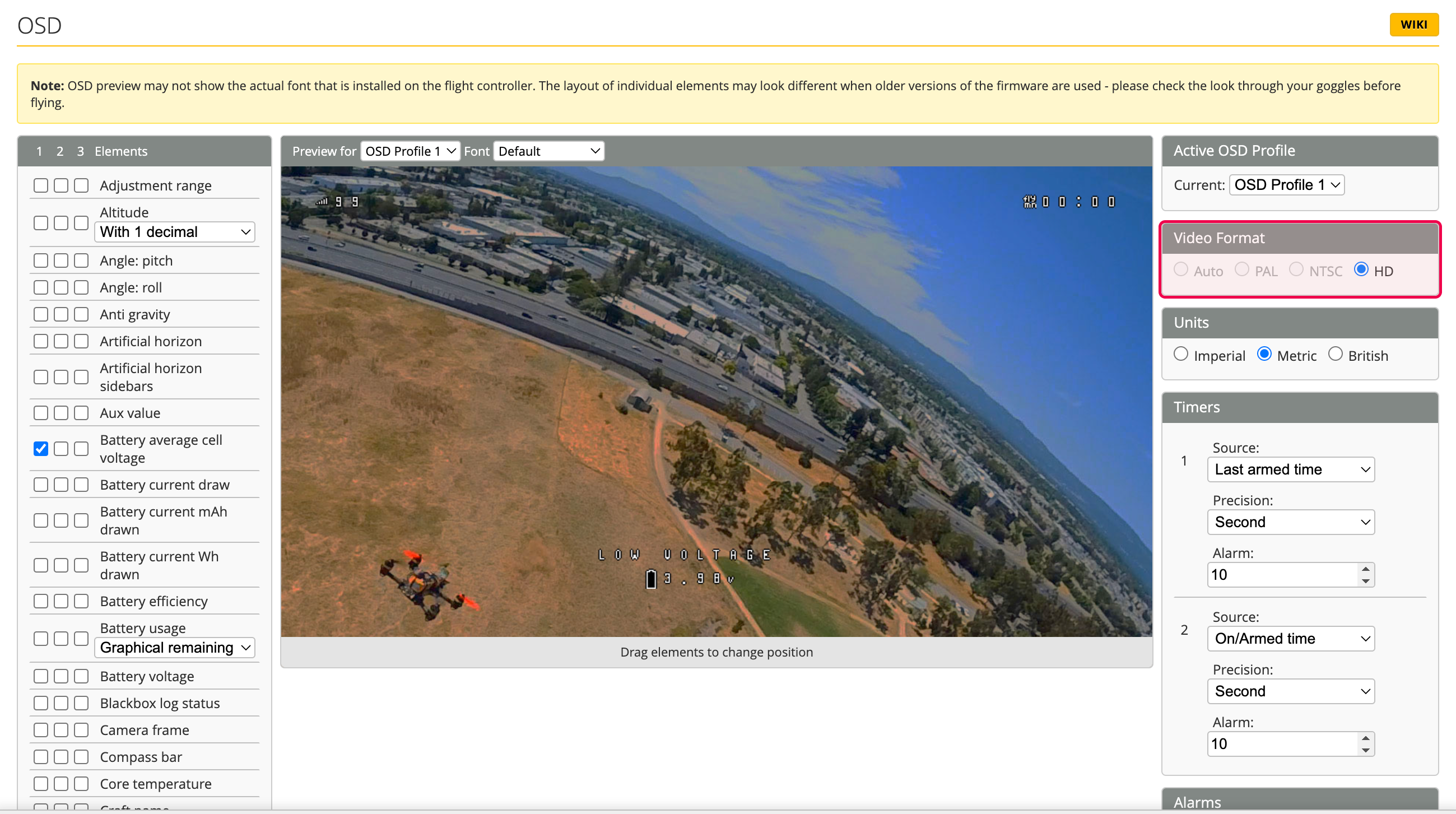

  3. OSD⚓︎

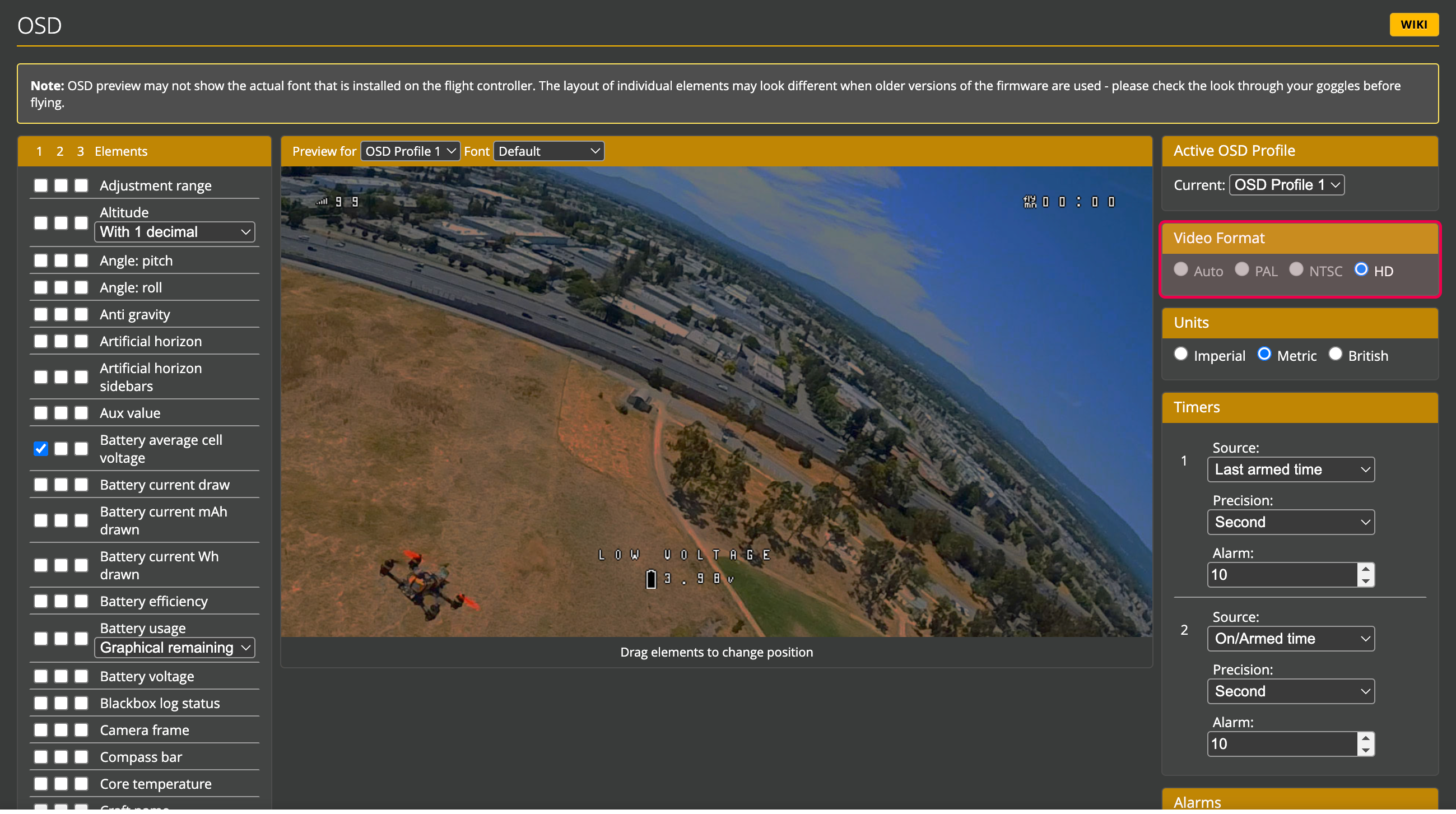

Betaflight конфигуратор OSD установите опцию HD

Image title Image title
HD OSD

KISS Ultra⚓︎

info

DJI не поддерживает нативные шрифты Ultra, на текущий момент актуальное поколение железа DJI из коробки в связке с Ultra работает с таблицей символов Betaflight версии 4.4 (включая HD шрифты)

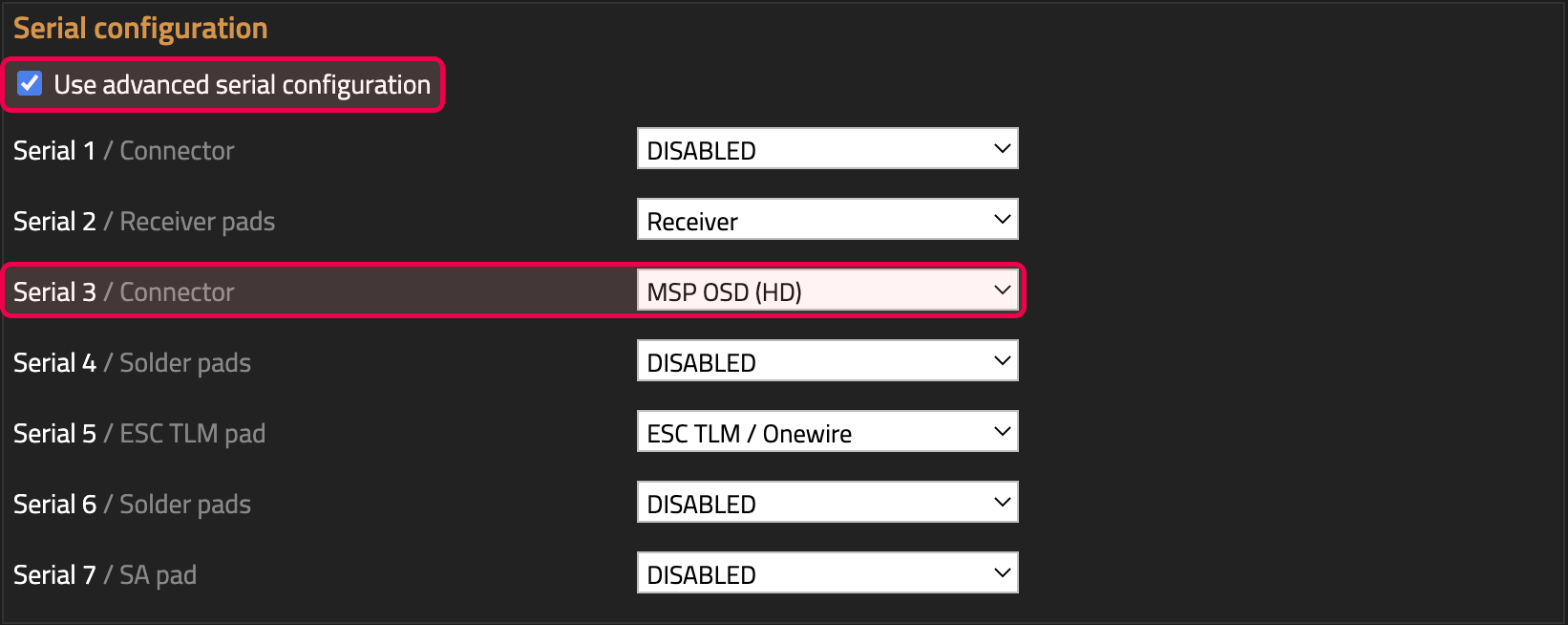

  1. Advanced.Serial Configuration⚓︎

    • Во вкладке Advanced активируйте «Use advanced serial configuration» в блоке Serial Configuration
    • на нужном порту выберите из выпадающего списка MSP OSD (HD)
      Image title
      Ultra Serial Configuration

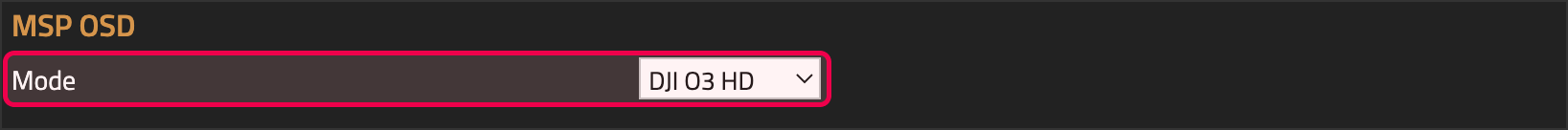

  2. Advanced.MSP OSD⚓︎

    • Во вкладке Advanced выберите DJI o3 HD в блоке MSP OSD
      Image title
      Ultra MSP OSD

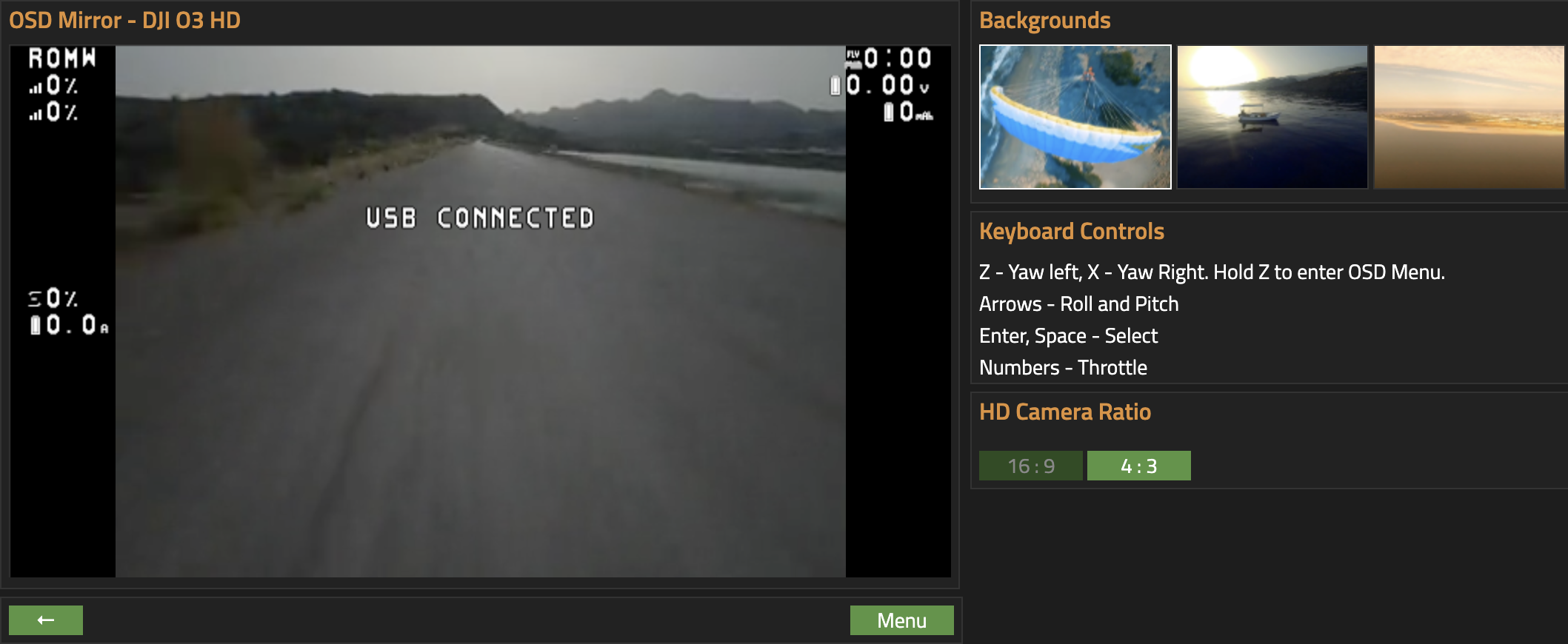

  3. OSD Mirror⚓︎

    • сохраните необходимый набор элементов в OSD Mirror на вкладке OSD

    Image title
    Ultra OSD Mirror
